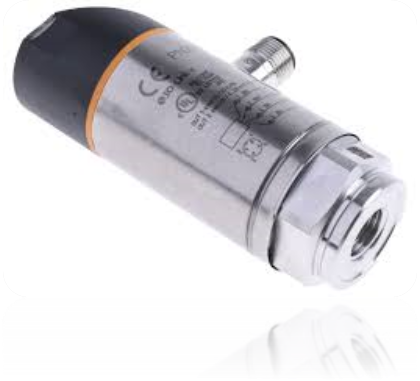

سنسور فشار ifm PN 2070
Pressure sensor with display PN2070
پرشر سوئیچ( سوییچ کنترل فشار) به همراه نمایشگر برای اندازه گیری فشار مایعات و گازها در صنایع مورد استفاده قرار می گیرد.
سنسورهای فشار در صنایع مختلف به عنوان ابزار حیاتی برای نظارت، کنترل و اتوماسیون سیستم ها مورد استفاده قرار می گیرند. یکی از این سنسورهای پرکاربرد، سنسور فشار PN2070 از کمپانی IFM است که برای اندازه گیری فشار گازها و مایعات طراحی شده است. این سنسور از فناوری های پیشرفته ای مانند خروجی دیجیتال، دقت بالا، IO-LINK ارتباطی ، انعطاف پذیری در نصب و تنظیم آسان بهره برده است.
مشخصات فنی سنسور PN2070:
محدوده اندازه گیری وسیع:
این سنسور قادر به اندازه گیری فشار در محدوده 0 تا 400 بار(0 تا 40 مگاپاسکال) و مناسب برای فرآیندهایی با فشار بالا و محیط های صنعتی پیچیده است.
دقت بالا:
دقت این سنسور در اندازه گیری فشار و پاسخ دهی سریع ( کمتر از 1.5 میلی ثانیه) آن را به ابزاری قابل اعتماد تبدیل کرده است.
خروجی های متنوع:
خروجی های قابل تنظیم به صورت آنالوگ ( جریان یا ولتاژ) یا دیجیتال (PNP/NPN).
مجهز به پروتکل IO-Link برای ارتباط هوشمند با سایر تجهیزات صنعتی.
ساختار مقاوم:
بدنه این سنسور از استیل ضد زنگ ساخته شده که آن را در برابر خوردگی، شوک مکانیکی و ارتعاش مقاوم می کند.
دارای درجه حفاظت IP65 و IP67 که آن را در برابر گرد و غبار و رطوبت محافظت می کند.
نمایشگر دیجیتال:
صفحه نمایش دو رنگ با وضوح بالا که مقادیر فشار را به صورت لحظه ای نشان می دهد.
امکان تنظیم رنگ نمایشگر برای نشان دادن محدوده فشار ایمن.
طراحی فشرده و نصب آسان:
با اتصال مکانیکی ¼ G و کانکتور M12 به راحتی در سیستم های مختلف نصب می شود.
قابلیت چرخش 360 درجه برای تنظیم بهینه زاویه نصب.
کاربردهای سنسور PN2070 در صنایع مختلف:
صنایع فولاد و استیل:
اندازه گیری فشار در خطوط هیدرولیک و پنوماتیک: در کارخانه های فولاد، تجهیزات هیدرولیکی و پنوماتیکی برای جابه جایی مواد اولیه و محصولات استفاده می شوند. این سنسور، فشار این سیستم ها را به دقت کنترل می کند.
کنترل فرآیندهای خنک سازی: در فرآیندهای نورد گرم و سرد، خنک کاری قطعات با آب یا گاز تحت فشار انجام می شود. این سنسور فشار را پایش کرده و از کارکرد بهینه سیستم اطمینان حاصل می کند.
اندازه گیری فشار روغن در تجهیزات مکانیکی: برای نظارت بر عملکرد تجهیزات سنگین مانند کوره ها، پرس ها و نورد های غلتکی.

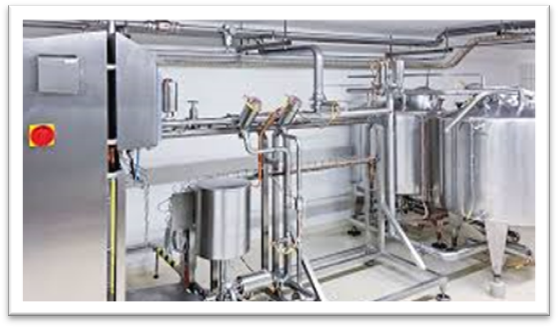

صنایع غذایی و دارویی:
بدنه استیل ضد زنگ این سنسور آن را برای استفاده در محیط هایی که نیاز به استاندارد بهداشتی بالا دارند ( مانند خطوط تولید مواد غذایی و دارویی) مناسب می کند.
صنایع نفت و گاز: پایش فشاردر خطوط انتقال گاز، سیستم های پمپاژ نفت خام و تجهیزات پالایشگاهی.
صنایع خودروسازی: اندازه گیری فشار در خطوط تولید خودرو، به ویژه در سیستم های هیدورلیک و تجهیزات مونتاژ.
صنایع شیمیایی: کنترل فشار مخازن و خطوط انتقال مایعات شیمیایی که ممکن است خورنده باشند.
نتیجه گیری:
سنسور فشار PN2070 به دلیل ویژگی های فنی پیشرفته، بدنه مقاوم و انعطاف پذیری در خروجی ها، یکی از بهترین گزینه ها برای استفاده در صنایع مختلف به ویژه در صنایع فولاد و استیل است. این سنسور با دقت بالا و قابلیت اطمینان طولانی مدت، نظارت دقیق بر فرآیندهای فشار را تضمین می کند و نقش کلیدی در بهبود بهره وری و کاهش هزینه های تعمیر و نگهداری ایفا می کند.
برای اطلاعات بیشتردر مورد این سنسور فشار(Pressure Sensor) مدل PN2070 از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. این شرکت محصولات کمپانی ifm آلمان را بدون واسطه ارائه داده، گارانتی و پشتیبانی می دهد. جهت کسب اطلاعات بیشتر در رابطه با محصولات کمپانی ifm آلمان با کارشناسان شرکت مهندسی جنوب تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور فشار ifm PN 2070 را دانلود نمایید.
Product characteristics
Number of inputs and outputs | Number of digital outputs: 2; Number of analogue outputs: 1 | |||
Measuring range |
| |||
Process connection | threaded connection G 1/4 internal thread (DIN EN ISO 1179-2) |
Application
Special feature | Gold-plated contacts | |||
Measuring element | metallic thin film cell | |||
Application | for industrial applications | |||
Media | liquids and gases | |||
Medium temperature[°C] | -25...80 | |||
Min. bursting pressure |
| |||
Pressure rating |
| |||
Vacuum resistance |
| |||
Type of pressure | relative pressure |
Electrical data
Operating voltage[V] | 18...30 DC; (to SELV/PELV) |
Current consumption[mA] | < 35 |
Min. insulation resistance[MΩ] | 100; (500 V DC) |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | 0.3 |
Integrated watchdog | yes |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 2; Number of analogue outputs: 1 |
Outputs
Total number of outputs | 2 |
Output signal | switching signal; analogue signal; IO-Link; (configurable) |
Electrical design | PNP/NPN |
Number of digital outputs | 2 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2 |
Permanent current rating of switching output DC[mA] | 250 |
Switching frequency DC[Hz] | < 500 |
Number of analogue outputs | 1 |
Analogue current output[mA] | 4...20; (scalable 1:5) |
Max. load[Ω] | 500 |
Analogue voltage output[V] | 0...10; (scalable 1:5) |
Min. load resistance[Ω] | 2000 |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
Measuring/setting range
Measuring range |
| |||
Analogue start point |
| |||
Analogue end point |
|
Factory setting / CMPT = 2 | ||||
Set point SP |
| |||
Reset point rP |
| |||
Min. difference between SP and rP |
| |||
In steps of |
| |||
Status_B High Resolution / CMPT = 3 | ||||
Set point SP |
| |||
Reset point rP |
| |||
Min. difference between SP and rP |
| |||
In steps of |
| |||
Accuracy / deviations
Switch point accuracy[% of the span] | < ± 0,4; (Turn down 1:1) |
Repeatability[% of the span] | < ± 0,1; (with temperature fluctuations < 10 K; Turn down 1:1) |
Characteristics deviation[% of the span] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = limit value setting) |
Hysteresis deviation[% of the span] | < ± 0,1; (Turn down 1:1) |
Long-term stability[% of the span] | < ± 0,05; (Turn down 1:1; per 6 months) |
Temperature coefficient zero point[% of the span / 10 K] | 0,2; (-25...80 °C) |
Temperature coefficient span[% of the span / 10 K] | 0,2; (-25...80 °C) |
Notes on the accuracy / deviation | switch point accuracy, linearity error under DNV GL: < ± 1%: < ± 1% |
Response times
Response time[ms] | < 1.5 |
Delay time programmable dS, dr[s] | 0...50 |
Damping process value dAP[s] | 0...4 |
Damping for the analogue output dAA[s] | 0...4 |
Max. response time analogue output[ms] | 3 |
Software / programming
Parameter setting options | hysteresis / window; normally open / normally closed; switch-on/switch-off delay; Damping; Display unit; current/voltage output |
Interfaces
Communication interface | IO-Link | ||||||
Transmission type | COM2 (38,4 kBaud) | ||||||
IO-Link revision | 1.1 | ||||||
SDCI standard | IEC 61131-9 | ||||||
SIO mode | yes | ||||||
Required master port type | A; (when pin 2 not connected: B) | ||||||
Supported DeviceIDs |
| ||||||
Note |
|
Factory setting / CMPT = 2 | |||||||
Profiles | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||
Min. process cycle time[ms] | 2.3 | ||||||
IO-Link resolution pressure[bar] | 0.1 | ||||||
IO-Link process data (cyclical) |
| ||||||
IO-Link functions (acyclical) | application specific tag | ||||||
Status_B High Resolution / CMPT = 3 | |||||||||
Profiles | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | ||||||||
Min. process cycle time[ms] | 3 | ||||||||
IO-Link resolution pressure[bar] | 0.2 | ||||||||
IO-Link process data (cyclical) |
| ||||||||
IO-Link functions (acyclical) | application specific tag | ||||||||
Operating conditions
Ambient temperature[°C] | -25...80 |
Storage temperature[°C] | -40...100 |
Protection | IP 65; IP 67 |
Tests / approvals
EMC |
| ||||
Shock resistance |
| ||||
Vibration resistance |
| ||||
MTTF[years] | 129 | ||||
UL approval |
| ||||
Pressure Equipment Directive | Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request |
Mechanical data
Weight[g] | 238.5 |
Housing | cylindrical |
Dimensions[mm] | Ø 34 / L = 90.7 |
Materials | stainless steel (630/1.4542/17-4 PH); stainless steel (316L/1.4404); PBT+PC-GF30; PBT-GF20; PC |
Materials (wetted parts) | stainless steel (630/1.4542/17-4 PH) |
Min. pressure cycles | 100 million |
Tightening torque[Nm] | 25...35; (recommended tightening torque; depends on lubrication, seal and pressure rating) |
Process connection | threaded connection G 1/4 internal thread (DIN EN ISO 1179-2) |
Restrictor element integrated | no (can be retrofitted) |
Displays / operating elements
Display |
|
Remarks
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated |
