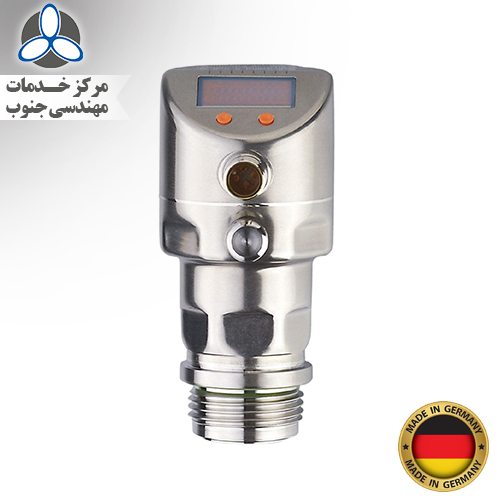

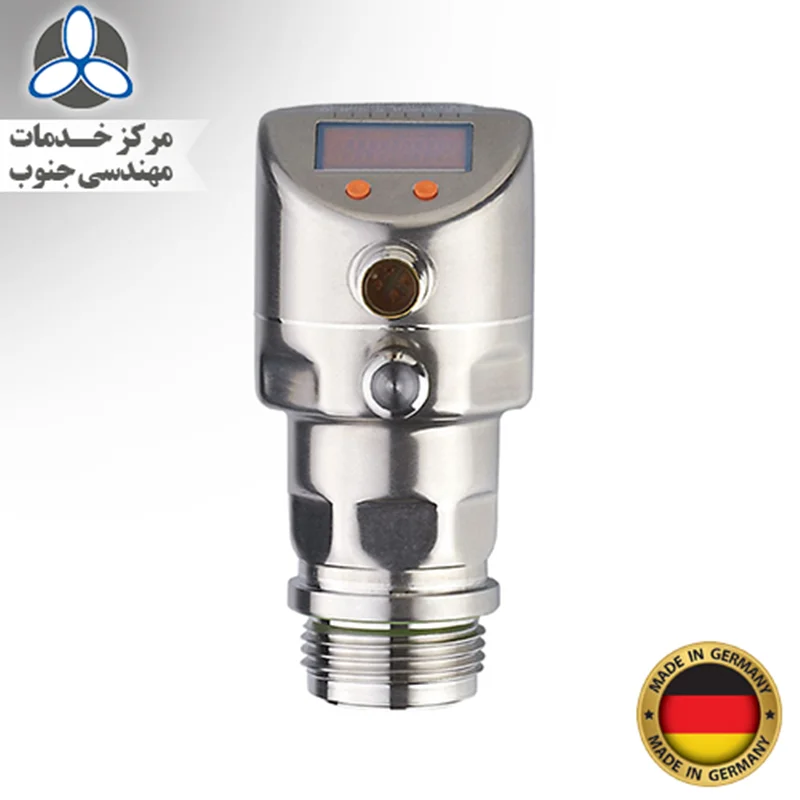

سنسور فشار PI2797 با طراحی FLUSH Diaphragm کمپانی IFM آلمان
PI-001BREA01-MFRKG/US/ /P
سنسور فوق دقیق فشار مدل PI2797 محصول کمپانی IFM مقاوم در برابر شرایط سخت با امکانات دیجیتالی مدرن که با توجه به طراحی Flush مناسب صنایع غذایی، دارویی و نوشیدنی می باشد.
مشخصات فنی سنسور فشار PI2797:
- محدوده اندازه گیری فشار( نسبی و خلاء): 1...0.05 - bar
- خروجی ها: آنالوگ (4-20 mA) و سوییچینگ قابل برنامه ریزی (PNP/NPN) و پشتیبانی از IO-LINK
- دقت سوییچینگ: 0.2 ±
- طراحی مقاوم: استیل ضد زنگ مقاوم در برابر شست و شوی با مواد شیمیایی
- دارای استاندارد حفاظت /IP69K/IP68 وIP67
- دمای کاری سیال: 125...25 -; [°C] (145 max. 1h)
- فشار کاری مجاز: 10000 mbar
- اتصال فرآیند: threaded connection G1 external thread Aseptoflex Vario
ویژگی های اصلی Flush pressure sensor PI2797:
- با استفاده از طراحی Flush و بدنه استنلس استیل که مناسب برای کاربردهای حساس بهداشتی در صنایع غذایی و داروسازی
- نمایشگر عددی (4 digit 7-segment)
- پشتیبانی از IO-Link: این سنسور از پروتکل ارتباطی IO-Link پشتیبانی می‌کند که امکان تنظیم و مانیتورینگ از راه دور را میسر می کند. و امکان ادغام آسان با سیستم‌های کنترلی و اتوماسیون صنعتی را فراهم می‌کند.
- اتصال فرآیند: رزوه G1 با سیستم Aseptoflex Vario
برای اطلاعات بیشتردر مورد سنسورفشار PI2797 از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور فشار ifm PI2797 را دانلود نمایید:
Product characteristics
Number of inputs and outputs | Number of digital outputs: 2; Number of analogue outputs: 1 | |||
Measuring range |
| |||
Process connection | threaded connection G 1 external thread Aseptoflex Vario |
Application
Special feature | Gold-plated contacts | ||
Application | flush mountable for the food and beverage industry | ||
Media | viscous media and liquids with suspended particles; liquids and gases | ||
Medium temperature[°C] | -25...125; (145 max. 1h) | ||
Min. bursting pressure |
| ||
Pressure rating |
| ||
Vacuum resistance |
| ||
Type of pressure | relative pressure | ||
No dead space | yes | ||
MAWP for applications according to CRN[bar] | 10 |
Electrical data
Min. insulation resistance[MΩ] | 100; (500 V DC) |
Protection class | III |
Reverse polarity protection | yes |
Integrated watchdog | yes |
2-wire | |
Operating voltage[V] | 20...32 DC |
Current consumption[mA] | 3.6...21 |
Power-on delay time[s] | 1 |
3-wire | |
Operating voltage[V] | 18...32 DC |
Current consumption[mA] | < 45 |
Power-on delay time[s] | 0.5 |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 2; Number of analogue outputs: 1 |
Outputs
Total number of outputs | 2 |
Output signal | switching signal; analogue signal; IO-Link; (configurable) |
Electrical design | PNP/NPN |
Number of digital outputs | 2 |
Output function | normally open / normally closed; (parameterisable) |
Number of analogue outputs | 1 |
Analogue current output[mA] | 4...20, invertible; (scalable) |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
2-wire | |
Max. load[Ω] | 300 |
3-wire | |
Max. voltage drop switching output DC[V] | 2 |
Permanent current rating of switching output DC[mA] | 250 |
Switching frequency DC[Hz] | 125 |
Max. load[Ω] | (Ub - 10 V) / 20 mA |
Measuring/setting range
Measuring range |
| ||||||||
Set point SP |
| ||||||||
Reset point rP |
| ||||||||
Analogue start point |
| ||||||||
Analogue end point |
| ||||||||
In steps of |
| ||||||||
Factory setting |
|
Accuracy / deviations
Switch point accuracy[% of the span] | < ± 0,2; (Turn down 1:1) |
Repeatability[% of the span] | < ± 0,1; (with temperature fluctuations < 10 K; Turn down 1:1) |
Characteristics deviation[% of the span] | < ± 0,2; (Turn down 1:1 , linearity, incl. hysteresis and repeatability , limit value setting to DIN EN IEC 62828-1) |
Linearity deviation[% of the span] | < ± 0,15; (Turn down 1:1) |
Hysteresis deviation[% of the span] | < ± 0,15; (Turn down 1:1) |
Long-term stability[% of the span] | < ± 0,1; (Turn down 1:1; per year) |
Temperature coefficient zero point[% of the span / 10 K] | < ± 0,05; (0...70 °C) |
Temperature coefficient span[% of the span / 10 K] | < ± 0,15; (0...70 °C) |
Response times
Damping process value dAP[s] | 0...30 |
Damping for the analogue output dAA[s] | 0.01...99.99 |
2-wire | |
Step response time analogue output[ms] | 45 |
3-wire | |
Min. response time of switching output (dAP)[ms] | 3 |
Step response time analogue output[ms] | 7 |
Interfaces
Communication interface | IO-Link | ||||
Transmission type | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.0 | ||||
Profiles | no profile | ||||
SIO mode | yes | ||||
Required master port type | A | ||||
Process data analogue | 1 | ||||
Process data binary | 2 | ||||
Min. process cycle time[ms] | 2.3 | ||||
Supported DeviceIDs |
|
Operating conditions
Ambient temperature[°C] | -25...80 |
Storage temperature[°C] | -40...100 |
Protection | IP 67; IP 68; IP 69K |
Tests / approvals
EMC |
| |||||||||
Shock resistance |
| |||||||||
Vibration resistance |
| |||||||||
MTTF[years] | 160 | |||||||||
Note on approval |
Mechanical data
Weight[g] | 356 |
Housing | cylindrical |
Dimensions[mm] | Ø 50 / L = 105.8 |
Materials | stainless steel (316L/1.4404); FKM; PTFE; PBT; PEI; PFA |
Materials (wetted parts) | ceramics (99.9 % Al2O3); stainless steel (316L/1.4435); surface characteristics: Ra < 0,4 / Rz 4; PTFE |
Min. pressure cycles | 100 million |
Process connection | threaded connection G 1 external thread Aseptoflex Vario |
Displays / operating elements
Display |
| |||||||
Display unit | mbar; kPa; psi; inH2O; mWS; % of the span |
Remarks
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated |

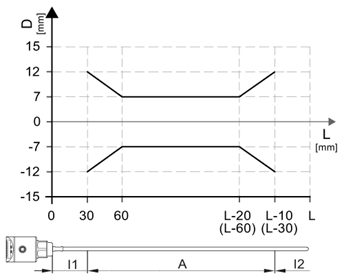

Diagrams and Graphs
