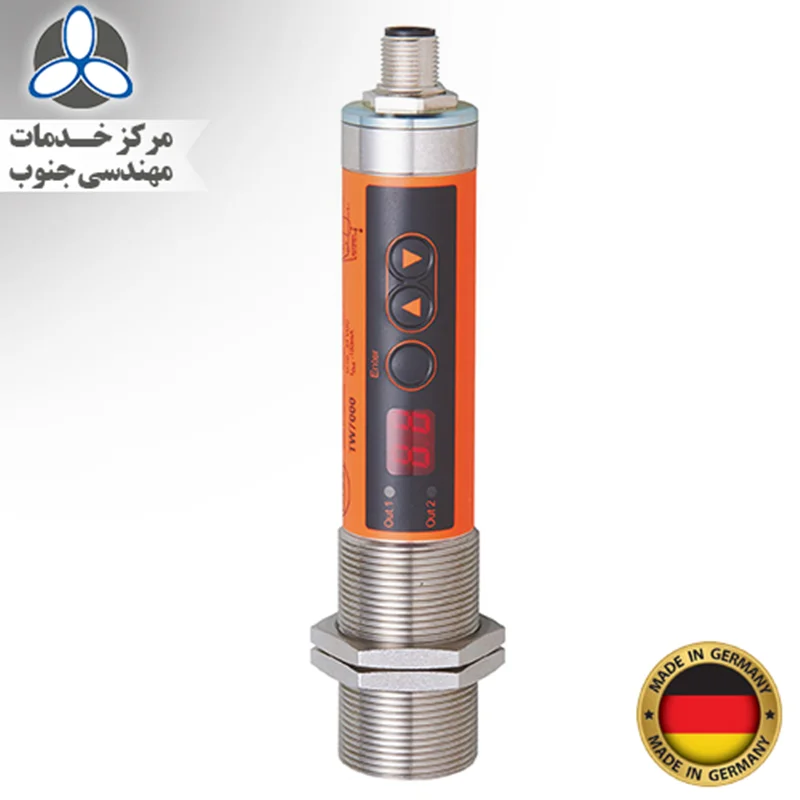

سنسور دمای مادون قرمز (غیرتماسی) با نمایشگر مدل TW7000 کمپانی IFM آلمان
TW-023CMDM30-QFPKG/US
سنسور دما (Infrared temperature sensor ) مدل TW7000 از کمپانی IFM یک سنسور مادون قرمز است که بدون نیاز به تماس مستقیم با سطح، دمای اجسام را با سرعت و دقت بالا اندازه گیری می کند.
مشخصات فنی ترنسمیتر دما مادون قرمز مدل TW7000 :
- نوع: سنسور دمای مادون قرمز غیرتماسی با نمایشگر
- محدوده اندازه گیری دما: 50....500 °C
- کاربرد: asphalt; coated metal; liquids; glass; rubber; wood; ceramics; plastics; lacquers; food products; paper; fabric
- تعداد خروجی سیگنال: 2
- نوع خروجی: switching signal
- ولتاژ کاری: 10...34 DC
- دقت اندازه گیری: < ± 1 %k; (of VMR (degree of emission = 1 and T = 23 °C)
- جنس بدنه: threaded sleeve: stainless steel (303/1.4305); polyester
- محدوده طول موج: [µm] 8…14
- دارای استاندارد حفاظت: IP 65
11- نوع اتصال: Connector: 1 x M12; coding: A
برخی ویژگی های ترنسمیتر دما مادون قرمز ( غیرتماسی ) مدل TW7000 از کمپانی IFM:
- اندازه گیری غیر تماسی( بدون تماس فیزیکی) دما: مناسب برای سطوح در حال حرکت، داغ و یا غیرقابل دسترس
- قابلیت نصب آسان و تنظیم سریع:
- دارای نشانگر نوری برای کمک به نشانه گیری دقیق در هنگام نصب
- مقاومت بالا در شرایط سخت صنعتی:
- دارای درجه حفاظتIP65 و بدنه stainless steel
کاربردهای ترنسمیتر دما مدل TW7000 از کمپانی IFM در برخی صنایع نظیر:
- صنایع فولادی: پایش دمای قطعات در کوره ها یا خطوط نورد
- صنایع پتروشیمی: اندازه گیری دمای بدون تماس سطوح فلزی، لوله ها ، شیرآلات و مواد در حرکت - کنترل دمای بدنه و اتصالات پمپ ها و کمپرسورها جهت جلوگیری از خرابی – اندازه گیری غیر تماسی از روی خطوط عبور گازهای گرم و پایش دمای سطوح انتقال مواد شیمیایی در نوار نقاله های داغ و ..
- صنایع خودروسازی: قابلیت اندازه گیری قطعات داغ (غیرتماسی) در خطوط مونتاژ با سرعت بالا- دقت بالا در کنترل فرآیندهای حرارتی مثل جوشکاری ، کوره ها و عملیات حرارتی- اندازه گیری دمای بدنه اگزوز برای تست یا ایمنی ( خطوط اگزوز)
- شیشه و سرامیک: کنترل حرارت در مراحل ذوب و شکل دهی
- پلاستیک و قالب گیری: سنجش دمای بسته ها یا خطوط تولید بدون آلودگی
- صنایع غذایی: تشخیص دمای بسته ها یا خطوط تولید بدون آلودگی
برای اطلاعات بیشتردر مورد ترنسمیتر دما مادون قرمز (Infrared temperature sensor) مدل TW7000 از کمپانی IFM ، کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور دما ifm TW7000 را دانلود نمایید:
Product characteristics
Number of inputs and outputs | Number of digital outputs: 2 | |
Measuring range |
|
Application
Application | asphalt; coated metal; liquids; glass; rubber; wood; ceramics; plastics; lacquers; food products; paper; fabric |
Electrical data
Operating voltage[V] | 10...34 DC |
Current consumption[mA] | 30; (24 V) |
Protection class | III |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 2 |
Inputs
Test input | test function active at U(test) > 9 V |
Outputs
Total number of outputs | 2 |
Output signal | switching signal |
Electrical design | PNP |
Number of digital outputs | 2 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 150 |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
Detection zone
Wave length range[µm] | 8...14 |
Measuring/setting range
Measuring range |
| |
Factory setting | SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 % | |
Set point SP |
| |
Reset point rP |
| |
In steps of |
|
Resolution | |
Resolution of switching output[K] | 4.5 |
Resolution of display[K] | 4.5 |
Accuracy / deviations
Accuracy[K] | < ± 1 %; (of VMR (degree of emission = 1 and T = 23 °C)) |
Response times
Response time[ms] | 100 |
Software / programming
Adjustment of the switch point | programming buttons |
Parameter setting options | Hysteresis; normally open / normally closed; switch-on/switch-off delay |
Operating conditions
Ambient temperature[°C] | 0...65 |
Storage temperature[°C] | -20...80 |
Max. relative air humidity[%] | 95; (non condensing) |
Protection | IP 65 |
Tests / approvals
EMC |
| |||||||||||
Shock resistance |
| |||||||||||
Vibration resistance |
| |||||||||||
MTTF[years] | 149.7 |
Mechanical data
Weight[g] | 350 |
Housing | threaded type |
Dimensions[mm] | M30 x 1.5 / L = 155 |
Thread designation | M30 x 1.5 |
Materials | threaded sleeve: stainless steel (303/1.4305); polyester |
Lens material |
Displays / operating elements
Display |
| |||||
Operating elements |
|
Accessories
Items supplied |
Remarks
Remarks |
| |
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12 |

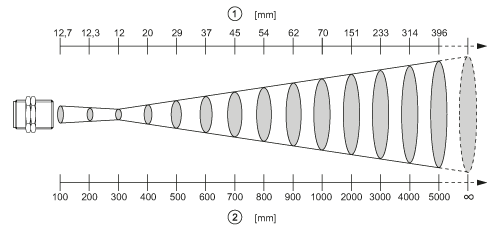

Diagrams and graphs
