سنسور سطح مدل LR3000 برند IFM آلمان
LR0000B-BR34AMPKG/US
سنسور سطح مدل LR3000 مبتنی از تکنولوژی رادار موج با قابلیت (guided wave radar) کاربرد گسترده در صنایع مخلتف دارد این سنسور با انتقال پالس های راداری از طریق پراب ( میله، کابل یا پراب کواکسیال) ، امکان اندازه گیری دقیق سطح در مخازن با مایعاتی مانند آب، روغن و خنک کننده ها را فراهم می کند.
ویژگی های اصلی Continuous level sensor LR3000:
- طول پراب قابل تنظیم: [mm] 100...1600
- خروجی ها: switching signal; analogue signal; IO-Link
- دقت اندازه گیری:
- خطای تنظیم پذیری: [mm] 7 ±
- تکرار پذیری: [mm] 5 ±
- رزولوشن: [mm] 1
- محدوده عملکرد: دما -25...80; (90 < 1 h) [°C] / فشار: [bar] 16
- ولتاژ کاری: 18...30 DC
- اتصال فرآیند: threaded connection G 3/4 external thread
- نمایشگر عددی (4 digit 7-segment)
- درجه حفاظت: IP 67

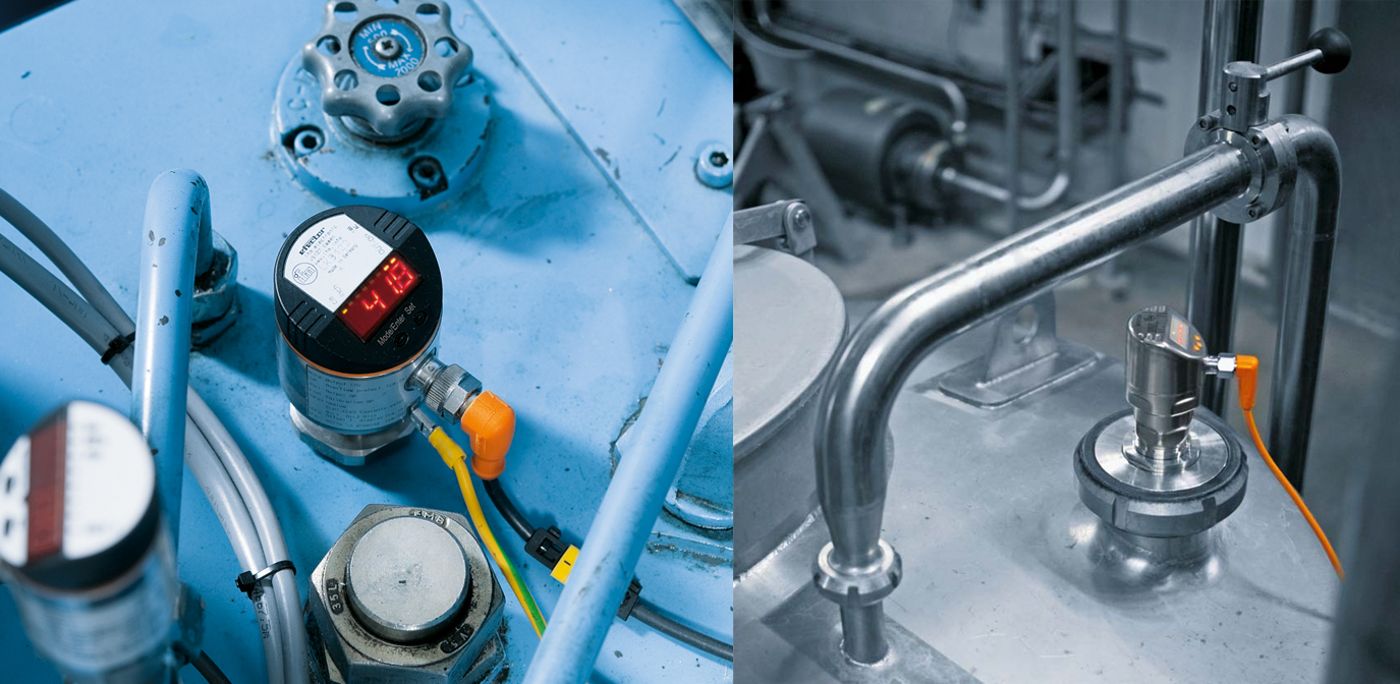

کاربردهای حسگر سطح مدل LR3000 برند IFM در صنایع مختلف:
1. تولید و مونتاژ ماشین آلات صنعتی:
2. صنایع غذایی و دارویی:
- مخازن روغن و خنک کننده ها در دستگاه های CNC یا پرس ها
- سیستم های روانکاری : اندازه گیری پیوسته سطح روغن صنعتی
3. صنایع غذایی و آشامیدنی:
- اندازه گیری سطح مایعات خوراکی یا روغن خوراکی و با توجه به دارا بودن پراب های ضد خوردگی مناسب برای محیط های بهداشتی می باشد.
4. صنایع شیمیایی و پتروشیمی:
- سنجش مداوم سطح درمخازن اسید، حلال ها و مواد شیمیایی بدون تاثیر دما، فشار یا بخار
- مناسب برای سیالاتی مانند روغن با افزودن پراب کواکسیال
5. نیروگاه ها و پالایشگاه ها:
- کنترل سطح خنک کننده ها، روغن هیدرولیک و سایر سیالات حساس، مقاومت در برابر فشارهای بالا ( تا 16 بار) و محیط های ارتعاشی/ گرمایی قوی
6. صنایع فولاد و فلزات:
- اندازه گیری سطح سیستم های روانکاری و هیدرولیک د رخطوط نورد،پرس، مخازن با فشار و دما بالا
- مانیتورینگ سطح آب در دیگ ها و بویلرها
- اندازه گیری سطح در مخازن کک/ مواد پودری
- مقاومت بالا در محیط های دشوار صنعتی که دارای شرایط دمایی بالا، لرزش و غبار می باشند.
برای اطلاعات بیشتردر مورد ترنسمیتر سطح مدل LR3000 کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور سطح ifm LR3000 را دانلود نمایید:
Product characteristics
Number of inputs and outputs | Number of digital outputs: 1 |
Process connection | threaded connection M18 x 1,5 internal thread |
Application
Media | Liquids; Gases | ||
Medium temperature[°C] | -25...80 | ||
Pressure rating |
|
Liquids | |
Medium temperature[°C] | -25...80 |
Gases | |
Medium temperature[°C] | -25...80 |
Electrical data
Operating voltage[V] | 19...36 DC |
Current consumption[mA] | < 60 |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | 10 |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 1 |
Outputs
Total number of outputs | 1 |
Output signal | switching signal |
Electrical design | PNP |
Number of digital outputs | 1 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 250 |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
Measuring/setting range
Probe length L[mm] | 45 |
Liquids | |
Setting range[cm/s] | 3...300 |
Greatest sensitivity[cm/s] | 3...100 |
Gases | |
Setting range[cm/s] | 200...3000 |
Greatest sensitivity[cm/s] | 200...800 |
Accuracy / deviations
Repeatability[cm/s] | 1...5 | ||
Note on repeatability |
| ||
Temperature drift[cm/s x 1/K] | 0.1; (for water 5...100 cm/s; 10...70 °C) | ||
Temperature gradient[K/min] | 300 | ||
Switch point accuracy[cm/s] | ± 2...± 10; (for water 5...100 cm/s; 25 °C; Factory setting) | ||
Hysteresis[cm/s] | 2...5; (for water 5...100 cm/s; 25 °C; Factory setting) |
Response times
Response time[s] | 1...10 |
Liquids | |
Response time[s] | 1...10 |
Gases | |
Response time[s] | 1...10 |
Software / programming
Adjustment of the switch point | pushbutton |
Operating conditions
Ambient temperature[°C] | -25...80 |
Storage temperature[°C] | -25...100 |
Protection | IP 67 |
Tests / approvals
EMC |
| ||||||||
Shock resistance |
| ||||||||
Vibration resistance |
| ||||||||
MTTF[years] | 298 |
Mechanical data
Weight[g] | 246 |
Housing | cylindrical |
Dimensions[mm] | Ø 50 / L = 113 |
Materials | stainless steel (316L/1.4404); stainless steel (301/1.4310); PC; PBT-GF20; EPDM/X |
Materials (wetted parts) | stainless steel (316L/1.4404); O-ring: FKM 80 Shore A |
Process connection | threaded connection M18 x 1,5 internal thread |
Probe diameter[mm] | 8.2 |
Installation length EL[mm] | 45 |
Displays / operating elements
Display |
|
Remarks
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A |
