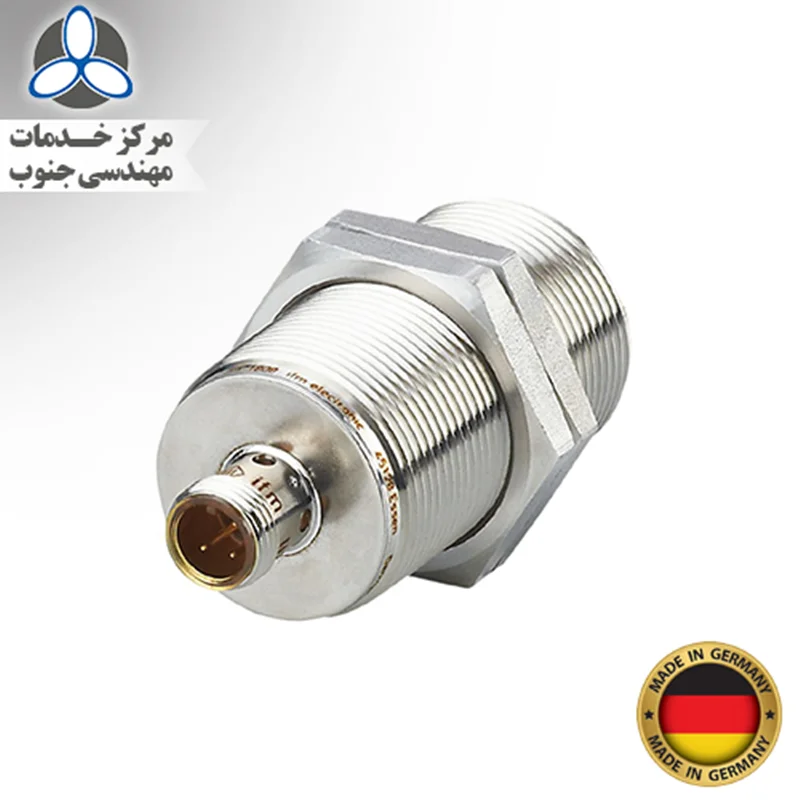

سنسور القایی IIT244 برند IFM آلمان
IIK3012BFRKG/AM/IO/US-104
سنسور پراکسیمیتی القایی (Inductive sensors) مدل IIT244 از شرکت IFM یک حسگر الکترومغناطیسی، دقیق و مقاوم است که برای تشخیص موقعیت جسم فلزی در محیط های سخت صنعتی طراحی شده است و با طراحی تمام فلزی مناسب برای محیط های بهداشتی و قابل شست و شو با مواد شوینده قوی است.
مشخصات فنی سنسور القایی IIT244 :
- خروجی الکتریکی: PNP/NPN; (parameterisable)
- عملکرد خروجی: normally open / normally closed; (parameterisable)
- فاصله تشخیص: 1.3...13 [mm]
- فرکانس سوپیچینگ: 500 DC[Hz]
- ولتاژ کاری: 10...30 [V]DC
- جریان مصرفی: [mA] < 15
- دارای استاندارد حفاظت: IP 65; IP 66; IP 67; IP 68; IP 69K
- دمای کاری سیال: [°C] 0...100
- اتصال الکتریکی: Connector: 1 x M12; coding: A
- جنس بدنه : stainless steel (316L/1.4404
- ابعاد سنسور : [mm] M30 x 1.5 / L = 65
- مقاومت در برابر فشار: 100 bar
- نشانگر: 4 x LED, yellow
- رابط ارتباطی: IO-Link
کاربرد سنسور القایی IIT244 از کمپانی IFM در صنایع مختلف:
- صنایع خودروسازی و ماشین سازی: تشخیص موقعیت قطعات فلزی درخطوط مونتاژ و مقاومت بالا در برابر روغن، لرزش و ضربه
- صنایع مواد غذایی و نوشیدنی: مقاومت در برابر شست و شو با فشار بالا و مواد شوینده و قابل استفاده در خطوط بسته بندی، کنسرو و لبنیات ...
- صنایع فولاد، فلزات و معادن: مناسب برای محیط های سخت با گرد و غبار، حرارت بالا و ارتعاش و شناسایی موقعیت فلزات در فرآیندهای جوشکاری
- اتوماسیون صنعتی و خطوط تولید: کنترل موقعیت بازوهای رباتیک، شمارش قطعات فلزی در خطوط تولید سریع
- صنایع پتروشیمی و شیمیایی: مقاومت دربرابر خوردگی و مواد شیمیایی و استفاده در تشخیص وضعیت شیرها یا سیلندرها
برای اطلاعات بیشتردر مورد سنسور القایی IIT244 از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور القائی ifm IIT244 را دانلود نمایید:
Product characteristics
Electrical design | PNP/NPN; (parameterisable) |
Output function | normally open / normally closed; (parameterisable) |
Communication interface | IO-Link |
Housing | threaded type |
Dimensions[mm] | M30 x 1.5 / L = 65 |
Application
Special feature | Full-metal housing | ||
Application | Use in hygienic areas / regular cleaning processes | ||
Pressure rating |
| ||
Note on pressure rating |
|
Electrical data
Operating voltage[V] | 10...30 DC |
Current consumption[mA] | < 15 |
Protection class | III |
Reverse polarity protection | yes |
Outputs
Electrical design | PNP/NPN; (parameterisable) |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 100 |
Switching frequency DC[Hz] | 50 |
Short-circuit protection | yes |
Overload protection | yes |
Detection zone
Switch point IO-Link[mm] | 2.44...12.16; (parameterisable) |
Measuring range IO-Link[mm] | 1.3...13 |
Accuracy / deviations
Correction factor | steel: 1 / stainless steel: 0.7 / brass: 0.6 / aluminium: 0.5 / copper: 0.2 |
Hysteresis[% of Sr] | 3...15 |
Linearity error IO-Link[%] | ± 2; (of the final value of the measuring range) |
Repeatability IO-Link[%] | ± 1; (of the final value of the measuring range) |
Temperature coefficient | ± 0,2 %/K; (of the final value of the measuring range) |
Interfaces
Communication interface | IO-Link | ||||||||
Transmission type | COM2 (38,4 kBaud) | ||||||||
IO-Link revision | 1.1 | ||||||||
SDCI standard | IEC 61131-9 | ||||||||
Profiles |
| ||||||||
SIO mode | yes | ||||||||
Required master port type | A | ||||||||
Min. process cycle time[ms] | 3.2 | ||||||||
Supported DeviceIDs |
|
Operating conditions
Ambient temperature[°C] | 0...100 |
Protection | IP 65; IP 66; IP 67; IP 68; IP 69K |
Tests / approvals
EMC |
| ||||||||||
Impact resistance |
| ||||||||||
Vibration resistance |
| ||||||||||
Shock resistance |
| ||||||||||
Continuous shock resistance |
| ||||||||||
Fast temperature change |
| ||||||||||
Salt spray test |
| ||||||||||
MTTF[years] | 635 | ||||||||||
Embedded software included | yes | ||||||||||
UL approval |
|
Mechanical data
Weight[g] | 128.7 |
Housing | threaded type |
Mounting | flush mountable |
Dimensions[mm] | M30 x 1.5 / L = 65 |
Thread designation | M30 x 1.5 |
Materials | stainless steel (316L/1.4404); sensing face: stainless steel (316L/1.4404); LED window: PEI; lock nuts: stainless steel (316L/1.4404) |
Tightening torque[Nm] | 80 |
Full-metal housing | yes |
Displays / operating elements
Display |
|
Accessories
Items supplied |
|
Remarks
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A |
