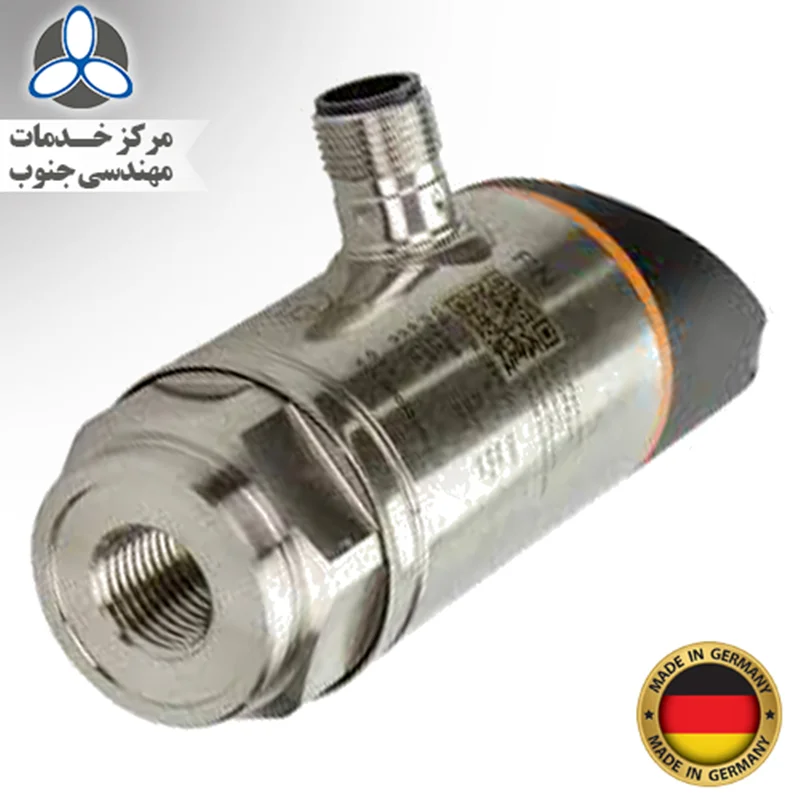

سنسور فشار با نمایشگر دیجیتال مدل PN2092 کمپانی IFM آلمان
PN-100-SER14-MFRKG/US/ /V
سنسور فشار مدل PN2092 از کمپانی IFM به عنوان یک سنسور صنعتی با نمایشگر دیجیتال است که برای اندازه گیری فشار نسبی در محدوده 0 تا 100 بار طراحی شده است که در سیستم های اتوماسیون صنعتی، هیدرولیکی و پنوماتیکی کاربرد دارند.
مشخصات فنی سنسور فشار PN2092:
- محدوده اندازه گیری فشار: 100...0 bar
- فشار کاری مجاز: 300 bar
- مجهز به کانکتور با روکش Gold
- حسگر: ceramic-capacitive pressure measuring cell
- خروجی ها: switching signal; analogue signal; IO-Link; (configurable)
- نوع خروجی: PNP/NPN
- دقت سوییچینگ: 0.4 ±>; (Turn down 1:1)
- تکرارپذیری: 0.1 ±>; (with temperature fluctuations < 10 K; Turn down 1:1)
- تاثیر پذیری دمایی: 0,2; (-25...80 °C)
- طراحی مقاوم: استیل ضد زنگ مقاوم stainless steel (316L/1.4404); PBT+PC-GF30; PBT-GF20; PC
- دارای استاندارد حفاظت /IP67 IP65
- دمای کاری سیال: 80...25-
- اتصال فرآیند: threaded connection G 1/4 internal thread (DIN EN ISO 1179-2)
ویژگی های اصلی سنسور فشار PN2092:
- طراحی مقاوم: مناسب برای استفاده در محیط های صنعتی سخت می باشد.
- نمایشگر عددی (4 digit 7-segment)
- پشتیبانی از IO-Link: برای تنظیمات پیشرفته و یکپارچه سازی در سیستم های اتوماسیون صنعتی
- با توجه به دقت بالا، استحکام و مقاوم بودن بدنه این سنسور و همچنین قابلیت اتصال به سیستم های دیجیتالی(IO-LINK) این سنسور از کمپانی IFM، مناسب برای صنایع مختلف از قبیل:
- صنایع خودروسازی: کنترل، مانیتورینگ و تشخیص نشتی و یا افت فشار در خطوط
- غذایی و دارویی: استفاده در سیستم های CIP/SIP و مانیتورینگ فشار در خطوط انتقال مایعات
- صنایع شیمیای و پتروشیمی: اندازه گیری فشار در خطوط انتقال مایعات خورنده ،گازها که با توجه به نوع متریال به کار برده در ساختار این سنسور دارای مقاومت بالا در برابر دما، فشار و مواد خورنده می باشد.
- نفت و گازها: مناسب در واحدهای کمپرسور، مخازن تحت فشار و خطوط لوله
- نیروگاه ها و صنایع تولید انرژ‌ی: اندازه گیری فشار در بویلرها، پمپ ها و سیستم های بخار
- ماشین سازی و اتوماسیون صنعتی: کنترل عملکرد سیلندرها، پمپ ها و موتورهای هیدرولیکی و تنظیم و پایش فشار در سیستم های اتوماسیون صنعتی
- صنایع فولادی: پایش، کنترل و مانیتورینگ فشار فرآیندی درسیستم های هیدرولیک و پنوماتیک ماشین آلات، کوره ها و تجهیزات حرارتی، سیستم روانکاری بلبرینگ ها، غلطک ها و چرخ دنده ها، کنترل فشار در پمپ های آب صنعتی و تشخیص نشتی در مدارهای خنک کننده یا فیلترهای صنعتی
برای اطلاعات بیشتردر مورد سنسور فشار PN2092 از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور فشار ifm PN2092 را دانلود نمایید:
Application
Special feature | Gold-plated contacts |
Application | for industrial applications |
Media | Liquids |
Dielectric constant of the medium | ≥ 1,8; (for media with a dielectric constant of 1.8...5 (e.g. oils), a coaxial pipe is needed for operation) |
Recommended media | water; hydrous media; oils; oil-based media |
Cannot be used for | See the operating instructions, chapter "Function and features". |
Process temperature[°C] | -25...80; (90 < 1 h ; see note under remarks) |
Pressure rating[bar] | 16 |
Vacuum resistance[mbar] | -1000 |
MAWP for applications according to CRN[bar] | 16 |
Electrical data
Operating voltage[V] | 18...30 DC |
Current consumption[mA] | < 30 |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | < 3 |
Measuring principle | guided wave radar |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 1; Number of analogue outputs: 1 |
Outputs
Total number of outputs | 2 |
Output signal | switching signal; analogue signal; IO-Link |
Electrical design | PNP |
Number of digital outputs | 1 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 200 |
Number of analogue outputs | 1 |
Analogue current output[mA] | 4...20, invertible; (scalable) |
Max. load[Ω] | 500 |
Analogue voltage output[V] | 0...10, invertible; (scalable) |
Min. load resistance[Ω] | 2000 |
Short-circuit protection | yes |
Type of short-circuit protection | thermal, pulsed |
Overload protection | yes |
Measuring/setting range
Probe length L[mm] | 100...1600 |
Active range A[mm] | L-40; (when set to oil and oil based media: L-60) |
Inactive range I1 / I2[mm] | 30 / 10; (when set to oil and oil based media: 30 / 30) |
Sampling rate[Hz] | 4 |
Setting range | |
Set point SP[mm] | 15...L-30 |
Note on setpoint SP | |
Reset point rP[mm] | 10... L-35 |
Note on reset point rP | |
In steps of[mm] | 5 |
Hysteresis[mm] | > 5 |
Accuracy / deviations
Repeatability[mm] | ± 5 |
Measuring error[mm] | ± 7 |
Offset error[mm] | 5 |
Resolution[mm] | 1 |
Zero signal (voltage)[V] | 0 |
Zero signal (current)[mA] | 4.0 |
Full signal (voltage)[V] | 10 |
Full signal (current)[mA] | 20 |
Temperature drift per 10 K | ± 0.2 |
Interfaces
Communication interface | IO-Link | ||||
Transmission type | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.1 | ||||
SDCI standard | IEC 61131-9 CDV | ||||
SIO mode | yes | ||||
Required master port type | A | ||||
Process data analogue | 1 | ||||
Process data binary | 1 | ||||
Min. process cycle time[ms] | 2.3 | ||||
Supported DeviceIDs |
|
Operating conditions
Ambient temperature[°C] | -25...60 |
Storage temperature[°C] | -40...80 |
Protection | IP 67 |
Tests / approvals
EMC |
| ||||
Shock resistance |
| ||||
Vibration resistance |
| ||||
MTTF[years] | 196 | ||||
UL approval |
|
Mechanical data
Weight[g] | 378.4 |
Dimensions[mm] | Ø 50 / L = 99 |
Materials | stainless steel (304/1.4301); stainless steel (316L/1.4404); FKM; PBT; PC; PEI; TPE-V |
Materials (wetted parts) | stainless steel (303/1.4305); probe connection: stainless steel (316L/1.4435); PTFE; FKM; |
Process connection | threaded connection G 3/4 external thread |
Displays / operating elements
Display |
|
Remarks
Notes | Please see the technical note under "Downloads"; For high process temperatures: The temperature at the process connection is decisive. The actual medium temperature may be higher. |
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated |
