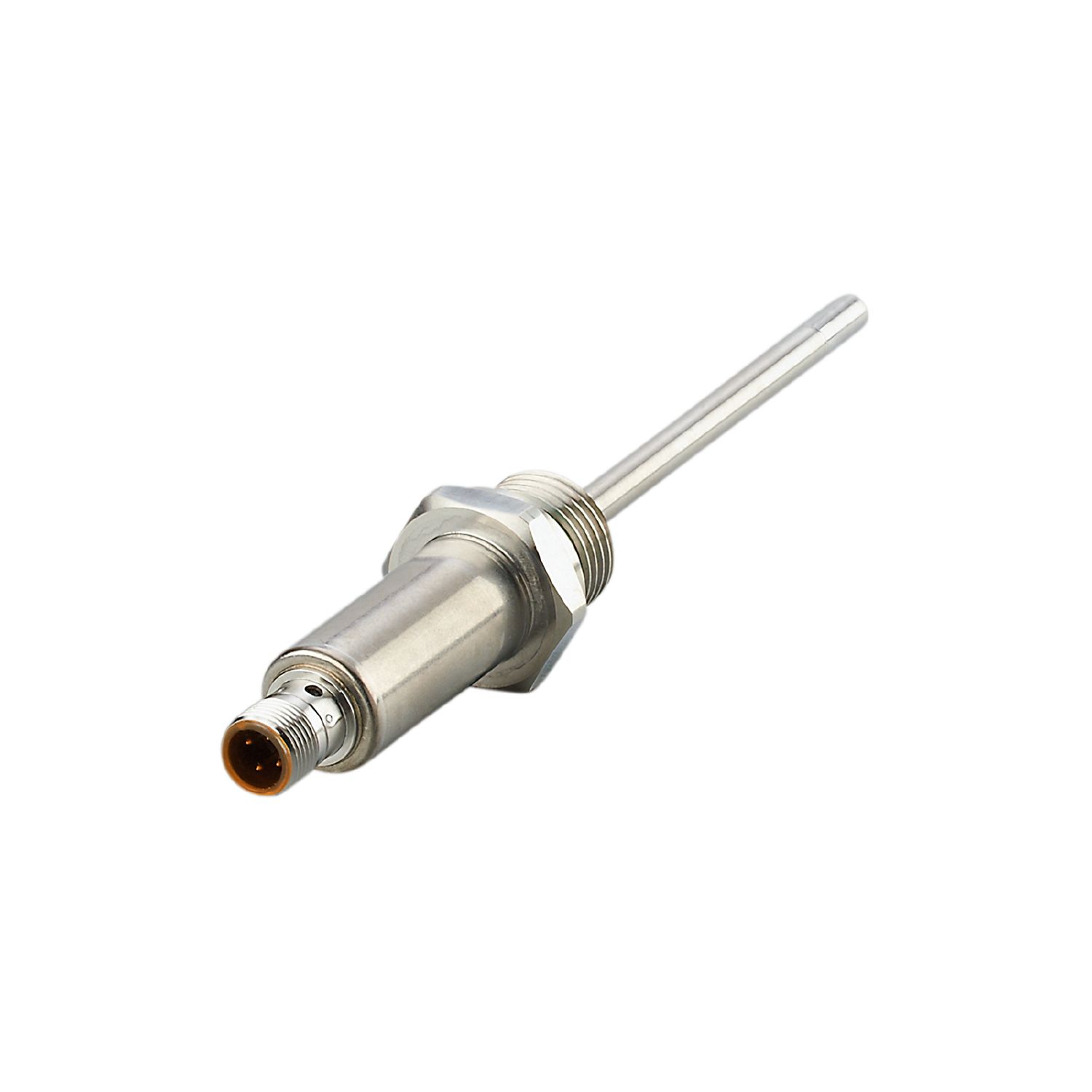

ترنسمیتر دما مدل TA2435 کمپانی IFM آلمان
TA-100CLER12-A-ZVG/US
سنسور دما مدل TA2435 از کمپانی IFM یک ترنسمیتر دمای صنعتی با دقت بالا و طراحی مقاوم است که برای اندازه گیری دمای مایعات و گازها در محیط های صنعتی با شرایط سخت و فشار بالا مناسب می باشد.
مشخصات فنی ترنسمیتر دما مدل TA2435:
- محدوده اندازه گیری دما: 150...50- °C
- سنسور : ; (to DIN EN 60751, class A) 1xPT1000
- مجهز به کانکتور با روکش Gold
- تحمل فشار کاری: 300 bar
- خروجی سیگنال: [mA] 4...20 analogue signal
- پروتکل ارتباطی: IO-Link
- ولتاژ کاری: 18...32 DC
- رزولوشن : 0.04[K]
- دقت اندازه گیری: ± 0,3 + (± 0,1 % MS)
- جنس بدنه: stainless steel (316L/1.4404); PEI; FKM
- دارای استاندارد حفاظت: IP 67; IP 68; IP 69K
- اتصال فرآیند: threaded connection G 1/2 external thread
ویژگی های اصلی ترنسمیتر دما مدل TA2435:
- طراحی مقاوم: مناسب برای استفاده در محیط های صنعتی سخت می باشد.
- پشتیبانی از IO-Link: برای تنظیمات پیشرفته و یکپارچه سازی در سیستم های اتوماسیون صنعتی
- نصب و راه اندازی ساده با خروجی استاندارد صنعتی
کاربردهای ترنسمیتر TA2435 در برخی صنایع نظیر:
- صنایع غذایی و آشامیدنی:
- نظارت بردمای فرآیندهای پخت، سردسازی و نگهداری
- مقاوم در برابر شست و شو با فشار بالا( مطابق IP69K)
- صنایع شیمیایی و پتروشیمی:
- مناسب برای کاربردهای فرآیندی که نیاز به دقت بالا در کنترل دما دارند.
- مقاومت در برابر خوردگی و فشارهای بالا تا 300 بار
- صنعت ماشین آلات و اتوماسیون صنعتی:
- پایش دما در سیستم های هیدرولیک، روانکاری و تجهیزات دوار
- خروجی آنالوگ برای ارتباط با PLC و DCS
- صنعت فولاد:
- نظارت بر دمای سیستم های خنک کاری
- استفاده در خطوط نورد گرم
- پایش دما در سیستم های پنوماتیک
- مانیتورینگ تجهیزات جانبی
برای اطلاعات بیشتردر مورد ترنسمیتر دما مدل TA2435 از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت ifm TA2435 را دانلود نمایید:
Product characteristics
Number of inputs and outputs | Number of analogue outputs: 1 |
Measuring range[°C] | -50...150 |
Communication interface | IO-Link |
Process connection | threaded connection G 1/2 external thread |
Installation length EL[mm] | 100 |
Application
Special feature | Gold-plated contacts | ||
Measuring element | 1 x Pt 1000; (to DIN EN 60751, class A) | ||
Media | liquids and gases | ||
Pressure rating |
| ||
Note on pressure rating |
|
Electrical data
Operating voltage[V] | 18...32 DC; ("supply class 2" to cULus) |
Current consumption[mA] | < 50 |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | 1 |
Inputs / outputs
Number of inputs and outputs | Number of analogue outputs: 1 |
Outputs
Total number of outputs | 1 |
Output signal | analogue signal; IO-Link; (configurable) |
Number of analogue outputs | 1 |
Analogue current output[mA] | 4...20 |
Max. load[Ω] | 250; ((18...19 V); 19...32 V: 300 Ω) |
Short-circuit protection | yes |
Overload protection | yes |
Measuring/setting range
Probe length L[mm] | 86 |
Measuring range[°C] | -50...150 |
Factory setting | -50...150 °C |
Resolution | |
Resolution of analogue output[K] | 0.04 |
Accuracy / deviations
Precision analogue output[K] | ± 0,3 + (± 0,1 % MS) |
Temperature coefficient[% of the span / 10 K] | 0,1; (in case of deviation from the reference condition 25 ± 5 °C) |
Response times
Dynamic response T05 / T09[s] | 1 / 3 |
Interfaces
Communication interface | IO-Link |
Transmission type | COM2 (38,4 kBaud) |
IO-Link revision | 1.1 |
Operating conditions
Ambient temperature[°C] | -25...80 |
Storage temperature[°C] | -40...100 |
Protection | IP 67; IP 68; IP 69K |
Tests / approvals
EMC |
| ||
Shock resistance |
| ||
Vibration resistance |
| ||
MTTF[years] | 572 | ||
UL approval |
|
Mechanical data
Weight[g] | 134.5 |
Housing | cylindrical |
Dimensions[mm] | Ø 18.7 / L = 163.9 |
Materials | stainless steel (316L/1.4404); PEI; FKM |
Materials (wetted parts) | stainless steel (316L/1.4404); O-ring: FKM |
Tightening torque[Nm] | 45 |
Process connection | threaded connection G 1/2 external thread |
Probe diameter[mm] | 6 |
Installation length EL[mm] | 100 |
Displays / operating elements
Display |
|
Remarks
Remarks |
| |
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated |
