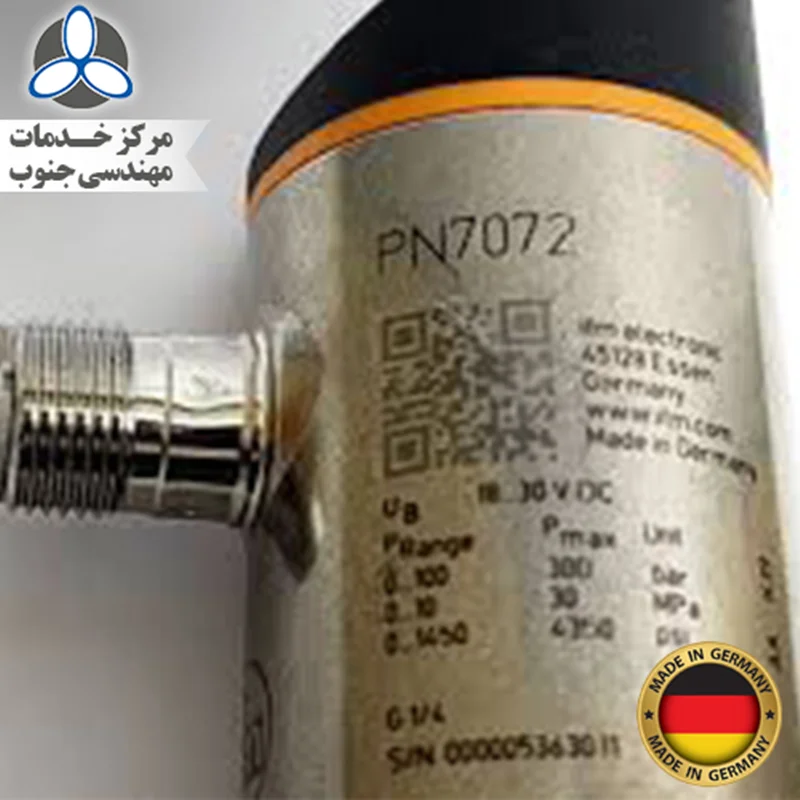

سنسور فشار با نمایشگر دیجیتال مدل PN7072 برند IFM
PN-100-SER14-QFRKG/US/ /V
سنسور فشار مدل PN7072 از کمپانی IFM به عنوان یک سنسور صنعتی با نمایشگر دیجیتال است که برای اندازه گیری فشار نسبی در محدوده 0 تا 100 بار طراحی شده است که در سیستم های اتوماسیون صنعتی، هیدرولیکی و پنوماتیکی کاربرد دارند.
مشخصات فنی سنسور فشار PN7072:
- محدوده اندازه گیری فشار: 100...0 bar
- فشار کاری مجاز: 300 bar
- مجهز به کانکتور با روکش Gold
- حسگر: metallic thin film cell
- خروجی ها: switching signal; IO-Link; (configurable)
- نوع خروجی: PNP/NPN
- دقت سوییچینگ: 0.5 ±>;
- تکرارپذیری: 0.1 ±>; (with temperature fluctuations < 10 K)
- تاثیر پذیری دمایی: 0.2; (80...25- °C)
- طراحی مقاوم: stainless steel (630/1.4542/17-4 PH); stainless steel (316L/1.4404); PBT+PC-GF30; PBT-GF20; PC
- دارای استاندارد حفاظت /IP67 IP65
- دمای کاری سیال: 80...25-
- اتصال فرآیند: threaded connection G 1/4 internal thread
ویژگی های اصلی سنسور فشار PN7072:
- طراحی مقاوم: بدنه از فولاد ضد زنگ و پلاستیک های تقویت شده برای مقاومت در برابر شرایط سخت صنعتی
- نمایشگر عددی (4 digit 7-segment)
- پشتیبانی از IO-Link: برای تنظیمات پیشرفته و یکپارچه سازی در سیستم های اتوماسیون صنعتی
- با توجه به دقت بالا، استحکام و مقاوم بودن بدنه این سنسور و همچنین قابلیت اتصال به سیستم های دیجیتالی(IO-LINK) این سنسور از کمپانی IFM، مناسب برای صنایع مختلف از قبیل:
- صنایع خودروسازی: کنترل، مانیتورینگ و تشخیص نشتی و یا افت فشار در خطوط
- غذایی و دارویی: استفاده در سیستم های CIP/SIP و مانیتورینگ فشار در خطوط انتقال مایعات
- صنایع شیمیای و پتروشیمی: اندازه گیری فشار در خطوط انتقال مایعات خورنده،گازها که با توجه به نوع متریال به کار برده در ساختار این سنسور دارای مقاومت بالا در برابر دما، فشار و مواد خورنده می باشد.
- نفت و گازها: مناسب در واحدهای کمپرسور، مخازن تحت فشار و خطوط لوله
- نیروگاه ها و صنایع تولید انرژ‌ی: اندازه گیری فشار در بویلرها، پمپ ها و سیستم های بخار
- ماشین سازی و اتوماسیون صنعتی: کنترل عملکرد سیلندرها، پمپ ها و موتورهای هیدرولیکی و تنظیم و پایش فشار در سیستم های اتوماسیون صنعتی
- صنایع فولادی: پایش، کنترل و مانیتورینگ فشار فرآیندی درسیستم های هیدرولیک و پنوماتیک ماشین آلات، کوره ها و تجهیزات حرارتی، سیستم روانکاری بلبرینگ ها، غلطک ها و چرخ دنده ها، کنترل فشار در پمپ های آب صنعتی و تشخیص نشتی در مدارهای خنک کننده یا فیلترهای صنعتی
برای اطلاعات بیشتردر مورد سنسور فشار PN7072از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور فشار ifm PN7072 را دانلود نمایید:
Product characteristics
Number of inputs and outputs | Number of digital outputs: 2 | |||
Measuring range |
| |||
Process connection | threaded connection G 1/4 internal thread |
Application
Special feature | Gold-plated contacts | |||
Measuring element | metallic thin film cell | |||
Application | for industrial applications | |||
Media | liquids and gases | |||
Medium temperature[°C] | -25...80 | |||
Min. bursting pressure |
| |||
Pressure rating |
| |||
Type of pressure | relative pressure |
Electrical data
Operating voltage[V] | 18...30 DC; (to SELV/PELV) |
Current consumption[mA] | < 35 |
Min. insulation resistance[MΩ] | 100; (500 V DC) |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | 0.3 |
Integrated watchdog | yes |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 2 |
Outputs
Total number of outputs | 2 |
Output signal | switching signal; IO-Link; (configurable) |
Electrical design | PNP/NPN |
Number of digital outputs | 2 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 150; (200 (...60 °C) 250 (...40 °C)) |
Switching frequency DC[Hz] | < 170 |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
Measuring/setting range
Measuring range |
|
Factory setting / CMPT = 2 | ||||
Set point SP |
| |||
Reset point rP |
| |||
Min. difference between SP and rP |
| |||
In steps of |
| |||
Status_B High Resolution / CMPT = 3 | ||||
Set point SP |
| |||
Reset point rP |
| |||
Min. difference between SP and rP |
| |||
In steps of |
| |||
Accuracy / deviations
Switch point accuracy[% of the span] | < ± 0,5 |
Repeatability[% of the span] | < ± 0,1; (with temperature fluctuations < 10 K) |
Characteristics deviation[% of the span] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = limit value setting) |
Hysteresis deviation[% of the span] | < ± 0,25 |
Long-term stability[% of the span] | < ± 0,05; (per 6 months) |
Temperature coefficient zero point[% of the span / 10 K] | 0,2; (-25...80 °C) |
Temperature coefficient span[% of the span / 10 K] | 0,2; (-25...80 °C) |
Response times
Response time[ms] | < 3 |
Delay time programmable dS, dr[s] | 0...50 |
Software / programming
Parameter setting options | hysteresis / window; normally open / normally closed; switching logic; switch-on/switch-off delay; Damping; Display unit |
Interfaces
Communication interface | IO-Link | ||||||
Transmission type | COM2 (38,4 kBaud) | ||||||
IO-Link revision | 1.1 | ||||||
SDCI standard | IEC 61131-9 | ||||||
SIO mode | yes | ||||||
Required master port type | A; (when pin 2 not connected: B) | ||||||
Supported DeviceIDs |
| ||||||
Note |
|
Factory setting / CMPT = 2 | |||||||
Profiles | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||
Min. process cycle time[ms] | 2.3 | ||||||
IO-Link resolution pressure |
| ||||||
IO-Link process data (cyclical) |
| ||||||
IO-Link functions (acyclical) | application specific tag | ||||||
Status_B High Resolution / CMPT = 3 | |||||||||
Profiles | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | ||||||||
Min. process cycle time[ms] | 3 | ||||||||
IO-Link resolution pressure |
| ||||||||
IO-Link process data (cyclical) |
| ||||||||
IO-Link functions (acyclical) | application specific tag | ||||||||
Operating conditions
Ambient temperature[°C] | -25...80 |
Storage temperature[°C] | -40...100 |
Protection | IP 65; IP 67 |
Tests / approvals
EMC |
| ||||
Shock resistance |
| ||||
Vibration resistance |
| ||||
MTTF[years] | 214 | ||||
UL approval |
| ||||
Pressure Equipment Directive | Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request |
Mechanical data
Weight[g] | 227.5 |
Housing | cylindrical |
Dimensions[mm] | Ø 34 / L = 90.7 |
Materials | stainless steel (630/1.4542/17-4 PH); stainless steel (316L/1.4404); PBT+PC-GF30; PBT-GF20; PC |
Materials (wetted parts) | stainless steel (630/1.4542/17-4 PH) |
Min. pressure cycles | 100 million |
Tightening torque[Nm] | 25...35; (recommended tightening torque; depends on lubrication, seal and pressure rating) |
Process connection | threaded connection G 1/4 internal thread |
Restrictor element integrated | no (can be retrofitted) |
Displays / operating elements
Display |
|
Remarks
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated |
