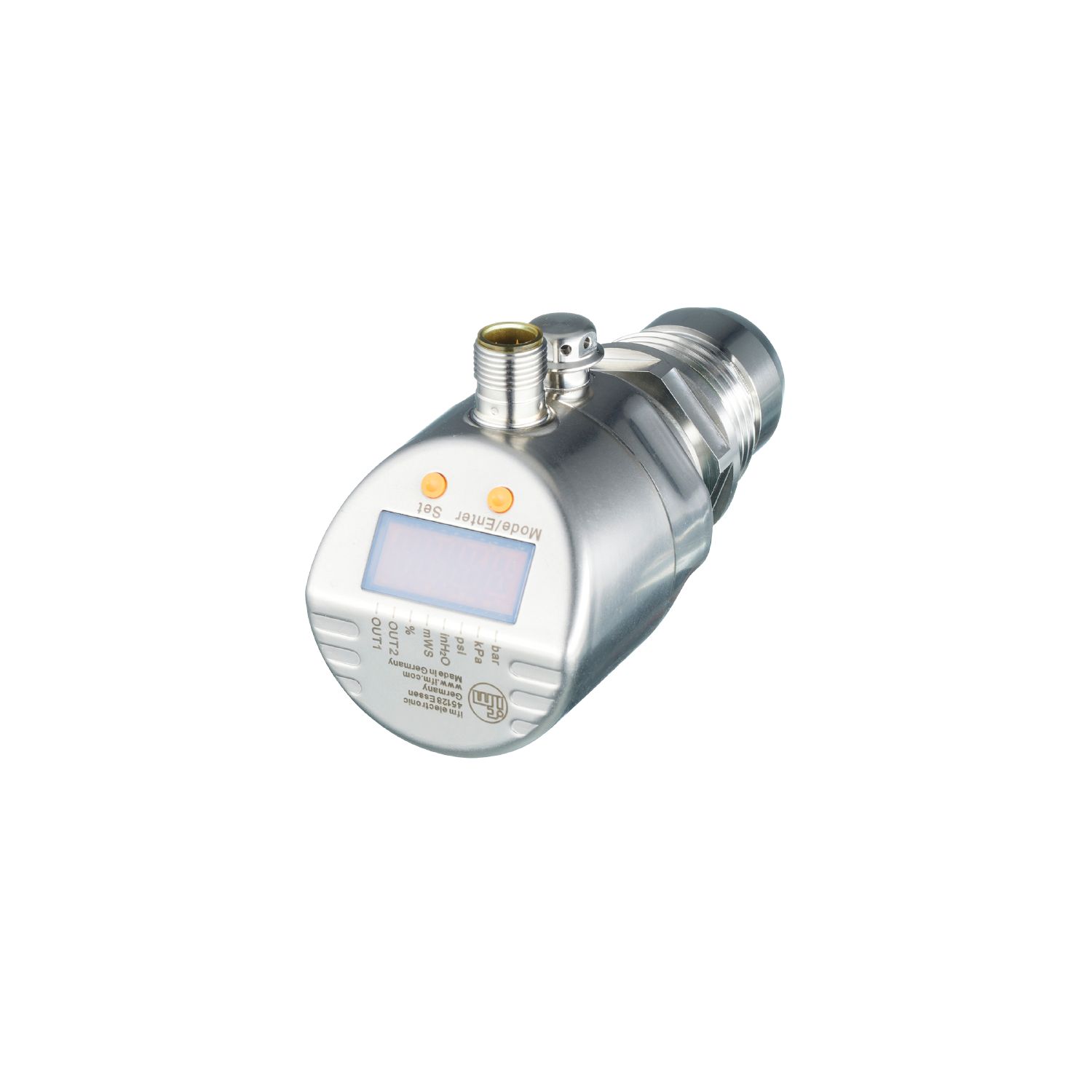

سنسور فشار PI2894 با طراحی FLUSH Diaphragm برند IFM آلمان
PI-010-REA01-MFRKG/US/ /P
سنسور فوق دقیق فشار مدل PI2894 محصول کمپانی IFM مقاوم در برابر شرایط سخت با امکانات دیجیتالی مدرن که با توجه به طراحی Flush مناسب صنایع غذایی، دارویی و نوشیدنی می باشد.
مشخصات فنی سنسور فشار PI2894:
- محدوده اندازه گیری فشار( نسبی و خلاء): 10...1- bar
- خروجی ها: آنالوگ (4-20 mA) و سوییچینگ قابل برنامه ریزی (PNP/NPN) و پشتیبانی از IO-LINK
- دقت سوییچینگ: 0,2 ±
- طراحی مقاوم: استیل ضد زنگ مقاوم در برابر شست و شوی با مواد شیمیایی
- دارای استاندارد حفاظت /IP69K/IP68 وIP67
- دمای کاری سیال: 125...25- ; [°C] (145 max. 1h)
- فشار کاری مجاز: 50 bar
- اتصال فرآیند: threaded connection G 1 external thread sealing cone Attention
ویژگی های اصلی Flush pressure sensor PI2894:
- با استفاده از طراحی Flush و بدنه استنلس استیل باعث می شود این سنسور برای کاربردهای بهداشتی مناسب باشد.
- نمایشگر عددی (4 digit 7-segment)
- پشتیبانی از IO-Link: این سنسور از پروتکل ارتباطی IO-Link پشتیبانی می‌کند که امکان تنظیم و مانیتورینگ از راه دور را میسر می کند. و امکان ادغام آسان با سیستم‌های کنترلی و اتوماسیون صنعتی را فراهم می‌کند.
- اتصال فرآیند: رزوه G1 با مخروط آب بندی (Sealing cone)
برای اطلاعات بیشتردر مورد سنسورفشار PI2894 از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور فشار ifm PI2894 را دانلود نمایید:
Product characteristics
Number of inputs and outputs | Number of digital outputs: 2; Number of analogue outputs: 1 |
Process connection | threaded connection M18 x 1,5 internal thread |
Application
Special feature | Gold-plated contacts | ||
Media | water; glycol solutions; air; oils | ||
Note on media |
| ||
Medium temperature[°C] | -20...90 | ||
Pressure rating |
| ||
MAWP for applications according to CRN[bar] | 100 |
Electrical data
Operating voltage[V] | 18...30 DC |
Current consumption[mA] | < 100 |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | 10 |
Measuring principle | calorimetric |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 2; Number of analogue outputs: 1 |
Outputs
Total number of outputs | 2 |
Output signal | switching signal; analogue signal; frequency signal; IO-Link; (configurable) |
Electrical design | PNP/NPN |
Number of digital outputs | 2 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 250 |
Number of analogue outputs | 1 |
Analogue current output[mA] | 4...20; (scalable) |
Max. load[Ω] | 350 |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
Frequency of the output[Hz] | 0...1000 |
Measuring/setting range
Probe length L[mm] | 45 |
Operating mode | relative; absolutely liquid; absolutely gaseous; (absolute: reference measurement recommended; Factory setting: relative) |
Temperature monitoring | |
Measuring range[°C] | -20...90 |
Resolution[°C] | 0.2 |
Liquid media - absolute operating mode | |
Setting range[m/s] | 0.04...3 |
Greatest sensitivity[m/s] | 0.04...3 |
Liquid media - relative operating mode | |
Setting range[m/s] | 0.04...6 |
Greatest sensitivity[m/s] | 0.04...3 |
Gases - operating mode "absolute" | |
Setting range[m/s] | 0...100 |
Greatest sensitivity[m/s] | 30...100 |
Gases - operating mode "relative" | |
Setting range[m/s] | 0...200 |
Greatest sensitivity[m/s] | 30...100 |
Accuracy / deviations
Temperature drift[cm/s x 1/K] | 0,003 m/s x 1/K (< 20 °C; > 70 °C) |
Temperature gradient[K/min] | 100 |
Absolute operating mode | |
Repeatability | 0,05 m/s; (water; flow velocity: 0,05...3 m/s) |
Relative operating mode | |
Accuracy | ± (7 % MW + 2 % MEW); (for relative mode in the range of maximum sensitivity under the following conditions:; water: 20...70 °C; inlet length: 1.5 m; DN25 (DIN 2448); mounting position according to instructions; Accuracy can differ for other media and mounting positions.) |
Repeatability | 0,05 m/s; (water; flow velocity: 0,05...3 m/s) |
Temperature monitoring | |
Temperature drift | ± 0,005 K/°C |
Accuracy[K] | ± 0,3 / ± 1; (water; flow velocity: 0,3...3 m/s / air; flow velocity: > 10 m/s) |
Response times
Response time[s] | 0.5; (T09; water; glycol: 0,8 s; air: 7 s; oil: 1,8 s; each T09) |
Temperature monitoring | |
Dynamic response T05 / T09[s] | 1,5 (T09); (water; flow velocity: 0,3...3 m/s) |
Software / programming
Parameter setting options | hysteresis / window; normally open / normally closed; switching logic; current/frequency output; medium selection; Damping; Teach function; display can be rotated and switched off; standard unit of measurement; process value colour |
Interfaces
Communication interface | IO-Link | ||||||||
Transmission type | COM2 (38,4 kBaud) | ||||||||
IO-Link revision | 1.1 | ||||||||
SDCI standard | IEC 61131-9 | ||||||||
Profiles | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||||
SIO mode | yes | ||||||||
Required master port type | A | ||||||||
Process data analogue | 2 | ||||||||
Process data binary | 2 | ||||||||
Min. process cycle time[ms] | 3 | ||||||||
Supported DeviceIDs |
|
Operating conditions
Ambient temperature[°C] | -40...80 |
Storage temperature[°C] | -40...100 |
Protection | IP 65; IP 67 |
Tests / approvals
EMC |
| ||||
Shock resistance |
| ||||
Vibration resistance |
| ||||
MTTF[years] | 132 | ||||
UL approval |
|
Mechanical data
Weight[g] | 257 |
Housing | cylindrical |
Dimensions[mm] | Ø 34 / L = 142 |
Materials | stainless steel (316L/1.4404); stainless steel (301/1.4310); PBT-GF20; PBT-GF30 |
Materials (wetted parts) | stainless steel (316L/1.4404); Gasket: FKM |
Process connection | threaded connection M18 x 1,5 internal thread |
Probe diameter[mm] | 8 |
Installation length EL[mm] | 45 |
Displays / operating elements
Display |
|
Remarks
Remarks |
| ||
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated |
