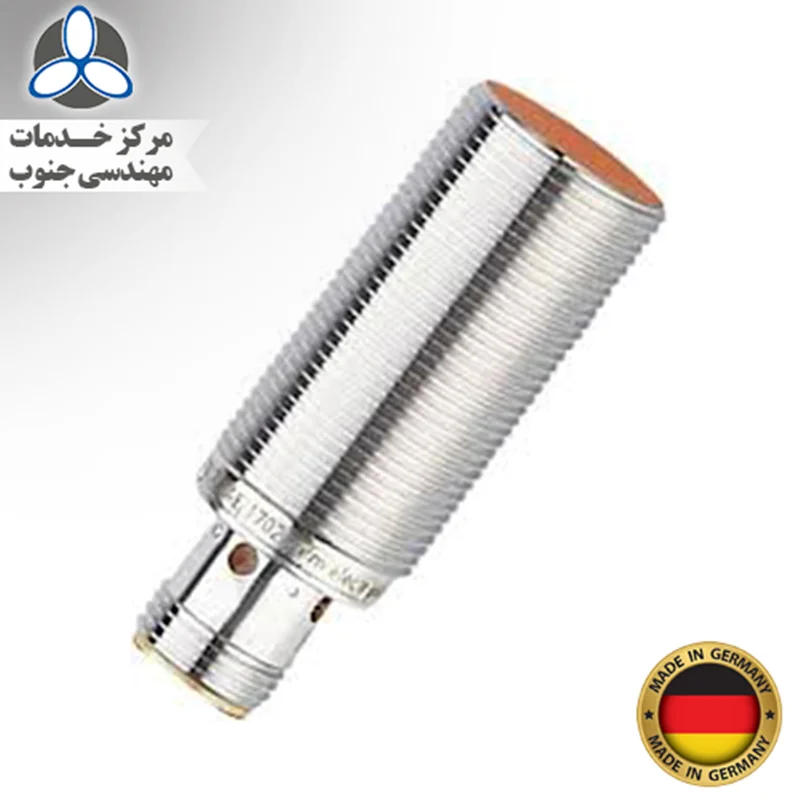

سنسور القایی IG5497 برند IFM آلمان
IGB3005-APKG/US-104
سنسور القایی (Inductive proximity sensors) مدل IG5497 از شرکت IFM یک حسگر الکترومغناطیسی، دقیق و مقاوم است که برای تشخیص موقعیت جسم فلزی در محیط های سخت صنعتی طراحی شده است.
مشخصات فنی سنسور القایی IG5497 :
- خروجی الکتریکی: PNP
- عملکرد خروجی: normally closed
- فاصله تشخیص: 5 [mm]
- فرکانس سوپیچینگ: 500 DC[Hz]
- ولتاژ کاری: 10...30 [V]DC
- جریان مصرفی: < 10 [mA]
- دارای استاندارد حفاظت: IP67
- دمای کاری سیال: [°C] -25...70
- اتصال الکتریکی: Connector: 1 x M12; coding: A; Contacts: gold-plated
- جنس و طراحی بدنه: housing: brass white bronze coated/ Threaded type
- ابعاد سنسور : [mm] M18 x 1 / L = 50
- طریقه نصب: flush mountable
- نشانگر: 4 x 90° LED, yellow
کاربرد سنسور القایی IG5497 از کمپانی IFM در صنایع مختلف:
- صنایع خودروسازی: تشخیص موقعیت قطعات فلزی درخطوط مونتاژ و کنترل اتوماتیک درخطوط جابجایی بدنه خودرو، کاربرد در تست کننده ها و فیکسچرهای جوشکاری
- صنایع بسته بندی و مواد غذایی: استفاده در ماشین آلات بسته بندی فلزی و تشخیص قطعه فلزی در سرعت بالا
- صنایع فلزکاری و ماشین سازی: کنترل حضور قطعه در ماشین آلات CNC یا پرس های صنعتی، بررسی موقعیت فلزات در سیستم های انتقال خودکار مواد و مناسب در محیط های دارای روغن، گرد و خاک و براده
- اتوماسیون صنعتی و خطوط تولید: کنترل موقعیت بازوهای رباتیک، شمارش قطعات فلزی در خطوط تولید سریع
- نفت و گازها: تشخیص موقعیت شیرهای فلزی ، کنترل موقعیت یا وجود تجهیزات فلزی متحرک ( پمپ های رفت و برگشتی، میله ها..)،
نظارت بر عملکرد تجهیزات دوار از طریق تشخیص موقعیت بخش های فلزی
* ویژگی های مهم این سنسور برای صنایع فولادی: با توجه به ویژگی های اصلی این سنسور نظیر بدنه فلزی مقاوم در برابر ضربه و سایش، نصب توکار برای محافظت بیشتر در برابر گرما یا تماس فیزیکی و فرکانس سوپیچینگ بالا
-کاربردهای این سنسور در صنایع فولادی : تشخیص موقعیت حضور یا عبور شمش های فلزی ورق یا قطعات خام در خطوط تولید فولاد
- کنترل مکانیزم های پرس، برش، نورد یا انتقال مواد
- نظارت بر مکان قطعات در مشین آلات CNC صنعتی سنگین
- استفاده در سیستم های اندازه گیری خودکار یا شمارش تولید
برای اطلاعات بیشتردر مورد سنسور القایی IG5497 از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور القائی ifm IG5497 را دانلود نمایید:
Product characteristics
Electrical design | PNP |
Output function | normally closed |
Sensing range[mm] | 5 |
Housing | threaded type |
Dimensions[mm] | M18 x 1 / L = 50 |
Application
Special feature | Gold-plated contacts |
Electrical data
Operating voltage[V] | 10...30 DC |
Current consumption[mA] | < 10 |
Protection class | II |
Reverse polarity protection | yes |
Outputs
Electrical design | PNP |
Output function | normally closed |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 100 |
Switching frequency DC[Hz] | 500 |
Short-circuit protection | yes |
Overload protection | yes |
Detection zone
Sensing range[mm] | 5 |
Real sensing range Sr[mm] | 5 ± 10 % |
Operating distance[mm] | 0...4.05 |
Accuracy / deviations
Correction factor | steel: 1 / stainless steel: 0.7 / brass: 0.5 / aluminium: 0.4 / copper: 0.3 |
Hysteresis[% of Sr] | 3...15 |
Switch point drift[% of Sr] | -10...10 |
Operating conditions
Ambient temperature[°C] | -25...80 |
Protection | IP 67 |
Tests / approvals
EMC |
| ||
MTTF[years] | 1134 | ||
Embedded software included | no |
Mechanical data
Weight[g] | 44.6 |
Housing | threaded type |
Mounting | flush mountable |
Dimensions[mm] | M18 x 1 / L = 50 |
Thread designation | M18 x 1 |
Materials | housing: brass white bronze coated; sensing face: PBT orange; LED window: PEI; lock nuts: brass white bronze coated |
Displays / operating elements
Display |
|
Accessories
Items supplied |
Remarks
Pack quantity | 1 pcs. |
Electrical connection - plug
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated |
