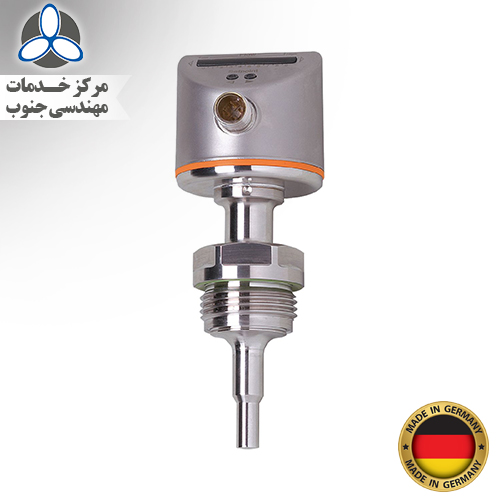

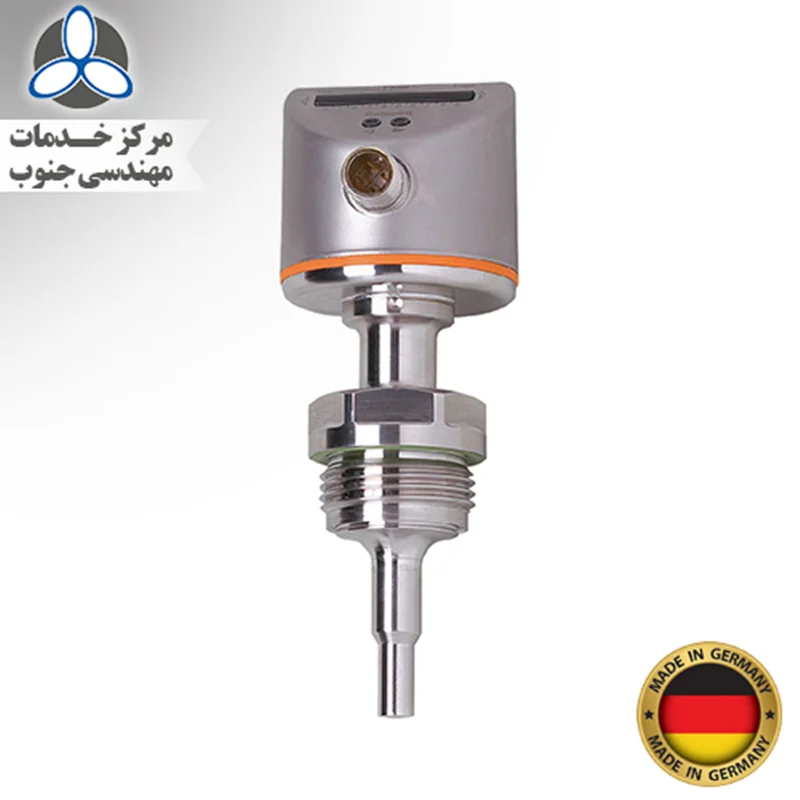

فلوسوییچ مدل SI6700 از برند IFM
SIR11ABBFPKG/US-100-IPF
سنسور کنترل جریان SI6700 محصول کمپانی IFM آلمان که برای نظارت بر جریان سیالات مانند آب، روغن در خطوط لوله استفاده می شود.
این سنسور بر اساس اصل حرارتی که بدون نیاز قطعات متحرک و با دقت بالا و همچنین عدم نیاز به تعمیرات مکانیکی کار می کنند.
ویژگی های اصلی سوییچ جریان SI6700:
- محدوده اندازه گیری جریان: مایعات: 3-300 cm/s / گازها: 200-3000 cm/s
- فشار کاری تا 30 بار
- طراحی مقاوم: بدنه سنسور از استنلس استیل ساخته شده است و به دلیل طراحی بهداشتی برای صنایع غذایی و دارویی متناسب می باشد. دارای استاندارد حفاظت IP67 وIP69K محافظت در برابر گرد و غبار و در برابر آب تحت فشار بالا و مقاوم در برابر تمیز کردن با آب و مواد شوینده
- ولتاژ کاری: 19 تا 36 ولت DC
- قابلیت اندازه گیری دقیق: حساسیت بالا با قابلیت تنظیم نقطه سوئچینگ
- خروجی سیگنال دیجیتال: پشتیبانی از خروجی PNPبرای اتصال به سیستم های کنترلی
- نمایشگر LED سه رنگ: بارگراف LED
- محدوده دمایی گسترده: مناسب برای سیالاتی با دمای -25 تا +95 درجه سانتی گراد ( مقاوم در برابر فرآیندهای SIP تا دمای 140c°)
- کانکشن استیل استاندارد یک اینچ ( G 1)
کاربردهای فلوسوئیچ SI6700:
- صنایع غذایی و نوشیدنی: کنترل جریان مایعات در خطوط SIP و به واسطه بدنه استنلس استیل مقاوم در برابر خوردگی در خطوط بهداشتی
- صنایع دارویی و بهداشتی: کنترل جریان مایعات بهداشتی در فرآیندهای حساس و استریل دارویی و بهداشتی
- سیستم های خنک کاری و تهویه صنعتی: کنترل جریان آب گرم یا سرد در سیستم ها و حفاظت از پمپ ها در صورت کاهش یا قطع جریان
- صنایع خودروسازی و ماشین سازی: نظارت بر جریان روغن های خنک کننده یا روانکار در ماشین آلات مرتبط و محافظت از تجهیزات در صورت قطع یا کاهش جریان سیال
برای اطلاعات بیشتردر مورد فلوسوئیچ SI6700از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور فلو سوئیچ ifm SI6700 را دانلود نمایید:
Product characteristics
mber of inputs and outputs | Number of digital outputs: 1 |
Process connection | threaded connection G 1 external thread Aseptoflex Vario |
Application
Special feature | Gold-plated contacts | |
Application | hygienic systems | |
Medium temperature[°C] | -25...95; (for SIP process: ...140 °C) | |
Pressure rating |
|
Electrical data
Operating voltage[V] | 19...36 DC |
Current consumption[mA] | < 60 |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | 10 |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 1 |
Outputs
Total number of outputs | 1 |
Output signal | switching signal |
Electrical design | PNP |
Number of digital outputs | 1 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 250 |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
Measuring/setting range
Probe length L[mm] | 38 |
Liquids | |
Setting range[cm/s] | 3...300 |
Greatest sensitivity[cm/s] | 3...100 |
Gases | |
Setting range[cm/s] | 200...3000 |
Greatest sensitivity[cm/s] | 200...800 |
Accuracy / deviations
Repeatability[cm/s] | 1...5 | |
Note on repeatability |
| |
Temperature drift[cm/s x 1/K] | 0.1; (for water 5...100 cm/s; 10...70 °C) | |
Temperature gradient[K/min] | 300 | |
Switch point accuracy[cm/s] | ± 2...± 10; (for water 5...100 cm/s; 25 °C; Factory setting) | |
Hysteresis[cm/s] | 2...5; (for water 5...100 cm/s; 25 °C; Factory setting) |
Response times
Response time[s] | 1...10 |
Software / programming
Adjustment of the switch point | pushbutton |
Operating conditions
Ambient temperature[°C] | -25...60 |
Protection | IP 67; IP 69K |
Tests / approvals
EMC |
| |||||||
Shock resistance |
| |||||||
Vibration resistance |
| |||||||
MTTF[years] | 298 |
Mechanical data
Weight[g] | 433.5 |
Housing | cylindrical |
Dimensions[mm] | Ø 50 / L = 137 |
Materials | stainless steel (316L/1.4404); PC; PBT-GF20; EPDM/X; Sealing: FKM |
Materials (wetted parts) | stainless steel (316L/1.4435); surface characteristics: Ra < 0,4 / Rz 4 |
Process connection | threaded connection G 1 external thread Aseptoflex Vario |
Probe diameter[mm] | 7.7 |
Installation length EL[mm] | 38 |
Displays / operating elements
Display |
|
Remarks
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated |
