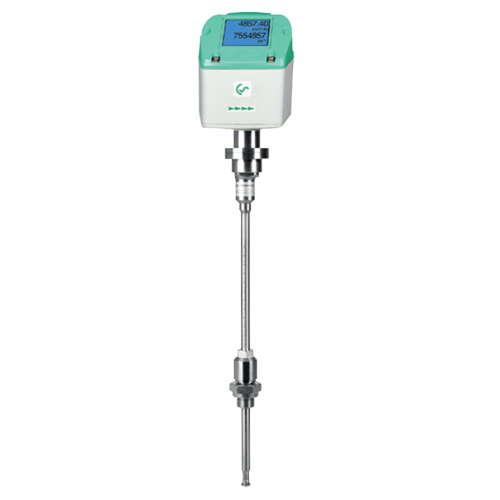

فلومتر CS instruments VD 500

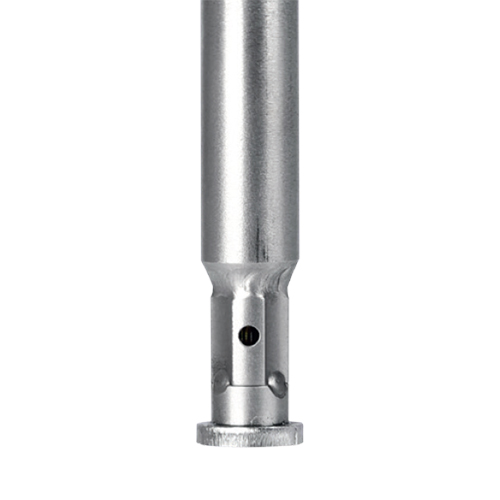

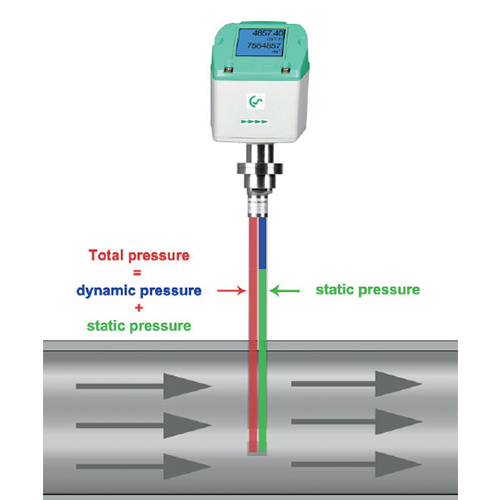

سنسور اختلاف فشار دقیق موجود در فلومتر VD 500، اختلاف فشار و فشار دینامیک نوک سنسور را اندازه گیری می کند. فشار بستگی به سرعت گاز مربوطه دارد; بنابراین تعیین دبی با استفاده از قطر لوله کاری آسان است.

علاوه بر این، اندازه گیری دما و فشار مطلق و محاسبه چگالی گاز مربوطه به این معنی است که می توان برای اندازه گیری دبی گازهای مختلف و طیف گسترده ای از دما و فشار از فلومتر VD 500 استفاده کرد.

مناسب برای:

• اندازه گیری دبی بلافاصله بعد از کمپرسور

• اندازه گیری دبی در دماهای بالا

• اندازه گیری دبی در فرایندهای سریع

ویژگی ها:

• پاسخ دهی بسیار سریع ( 100 میلی ثانیه)
• اندازه گیری دبی عبوری، مصرف کل، دما وفشار خط
• قابلیت اندازه گیری جریان گازهای مختلف با انتخاب نوع گاز، در صورت درخواست
• اندازه گیری فلو در دماهای بالا (حداکثر 200 درجه سانتی گراد)
• قابل استفاده در لوله های DN 20  تا DN 500
• دارای رابطModbus RTU ) RS 485) و خروجی4to 20 mA و خروجی پالسی به صورت استاندارد
• نصب تحت فشار به وسیله بال ولو " 1/2

نمونه هایی از کاربرد VD 500:

• اندازه گیری FAD (Free Air Delivery) در کمپرسورها- FAD مقدار هوای فشرده شده ای است که دوباره به شرایط هوای ورودی کمپرسور تبدیل می شود.
• ممیزی سیستم هوای فشرده
• اندازه گیری کارایی سیستم های هوای فشرده

شرایط نصب فلومتر VD 500:

• بعد از تله آبگیر یا جداکننده آب (Water Separator)
• در لوله های افقی (ترجیحاً) یا در لوله های عمودی

از لینک زیر دیتاشیت سنسور جریان گردابی VD 500 را دانلود نمایید:

Data_sheet_VD500_EN.PDF
