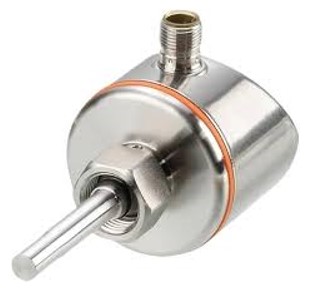

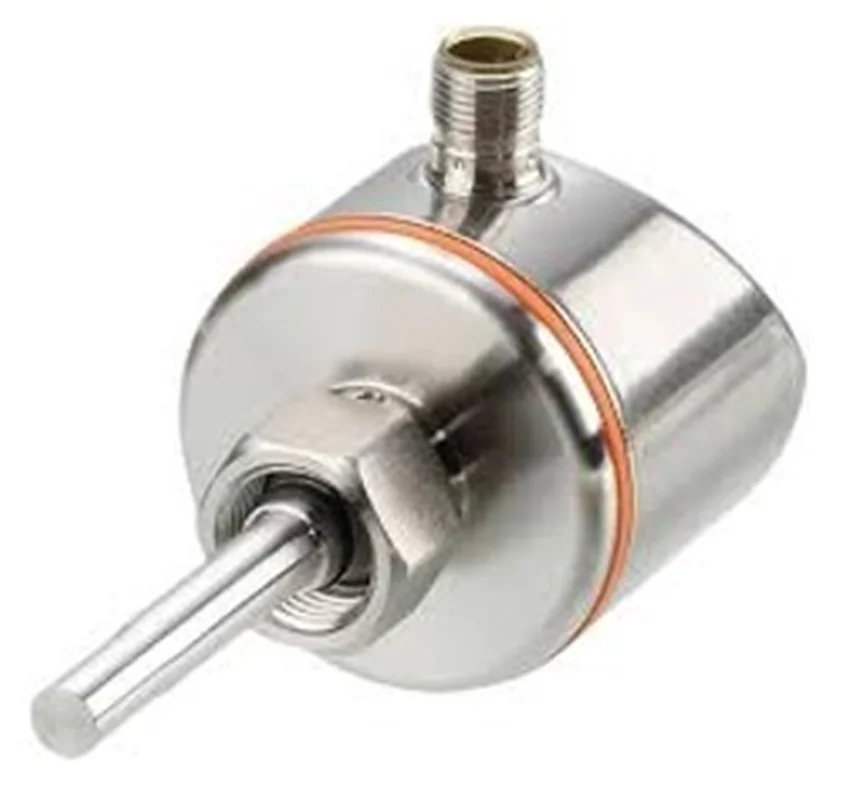

فلوسوییچ مدل SI5002 از کمپانی IFM
SID10ABBFPKG/US-100
فلوسوییچ SI5002 از شرکت IFM آلمان یکی از تجهیزات پیشرفته در حوزه مانیتورینگ جریان سیالات است که برای استفاده در صنایع مختلف طراحی شده است.
سوپیچ جریان SI5002 یک حسگر هوشمند برای اندازه گیری و نظارت بر جریان مایعات و گازها در لوله ها است. این تجهیز به دلیل داشتن بدنه ای از جنس استیل ضدزنگ، در برابر شرایط سخت صنعتی مقاومت بالایی دارد. در ادامه به ویژگی ها، عملکرد و نحوه نصب و استفاده از این فلوسوئیچ پرداخته می شود.
ویژگی های اصلی فلوسوییچ SI5002:
- محدوده اندازه گیری جریان: مایعات: 3-300 cm/s / گازها: 200-3000 cm/s
- فشار کاری بالا تا 300 بار: که مناسب برای محیط های پرفشار نظیر صنایع نفت،گاز، پتروشیمی می باشد.
- طراحی مقاوم: بدنه سنسور از مواد مقاوم به خوردگی ساخته شده است و برای استفاده در شرایط سخت صنعتی مناسب است و دارای استاندارد حفاظت IP67 که آن را در برابر گرد و غبار و آب مقاوم می کند.
- قابلیت اندازه گیری دقیق: حساسیت بالا با قابلیت تنظیم نقطه سوئچینگ
- خروجی سیگنال دیجیتال: پشتیبانی از خروجی PNP برای اتصال به سیستم های کنترلی
- نمایشگر LED سه رنگ: نمایش وضعیت جریان و هشدارها از طریق چراغ های LED چند رنگ
- محدوده دمایی گسترده: مناسب برای سیالاتی با دمای -25 تا +80 درجه سانتی گراد
کاربردهای فلوسوئیچ SI5002:
- سیستم های خنک کننده: کنترل جریان آب یا روغن در سیستم های خنک کاری موتورهای صنعتی و مبدل های حرارتی
- صنایع غذایی و دارویی: نظارت بر جریان سیالات بهداشتی و خوراکی
- صنایع نفت، گاز و پتروشیمی: تحمل فشار بالا ( تا 300 بار) در خطوط لوله پر فشار
- سیستم های هیدرولیک و پنوماتیک: بررسی سلامت سیستم با مانیتور کردن جریان روغن یا هوا و پیشگیری از خرابی پمپ ها و اجزای متحرک به دلیل کاهش جریان
- سیستم های گرمایشی و تهویه: تنظیم جریان سیالات در سیستم های HVAC
برای اطلاعات بیشتردر مورد فلوسوئیچ SI5002 از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید
با کلیک روی لینک زیر دیتاشیت سنسور فلو سوئیچ ifm SI5002 را دانلود نمایید:
Product characteristics
Number of inputs and outputs | Number of digital outputs: 2 |
Process connection | threaded connection M18 x 1,5 internal thread |
Application
Media | Liquids; Gases | ||
Medium temperature[°C] | -25...80 | ||
Pressure rating |
|
Liquids | |
Medium temperature[°C] | -25...80 |
Gases | |
Medium temperature[°C] | -25...80 |
Electrical data
Operating voltage[V] | 18...36 DC |
Current consumption[mA] | < 60 |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | 10 |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 2 |
Outputs
Total number of outputs | 2 |
Output signal | switching signal; IO-Link; (configurable) |
Electrical design | PNP |
Number of digital outputs | 2 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 250 |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
Measuring/setting range
Probe length L[mm] | 45 |
Liquids | |
Setting range[cm/s] | 3...300 |
Greatest sensitivity[cm/s] | 3...100 |
Gases | |
Setting range[cm/s] | 200...3000 |
Greatest sensitivity[cm/s] | 200...800 |
Accuracy / deviations
Repeatability[cm/s] | 1...5 | ||
Note on repeatability |
| ||
Temperature drift[cm/s x 1/K] | 0.1; (for water 5...100 cm/s; 10...70 °C) | ||
Temperature gradient[K/min] | 300 | ||
Switch point accuracy[cm/s] | ± 2...± 10; (for water 5...100 cm/s; 25 °C; Factory setting) | ||
Hysteresis[cm/s] | 2...5; (for water 5...100 cm/s; 25 °C; Factory setting) |
Response times
Response time[s] | 1...10 |
Liquids | |
Response time[s] | 1...10 |
Gases | |
Response time[s] | 1...10 |
Software / programming
Adjustment of the switch point | pushbutton |
Interfaces
Communication interface | IO-Link | ||||
Transmission type | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.1 | ||||
SDCI standard | IEC 61131-9 | ||||
Profiles | Smart Sensor: Process Data Variable; Device Identification | ||||
SIO mode | yes | ||||
Required master port type | A | ||||
Process data analogue | 2 | ||||
Process data binary | 2 | ||||
Min. process cycle time[ms] | 3 | ||||
Supported DeviceIDs |
|
Operating conditions
Ambient temperature[°C] | -25...80 |
Storage temperature[°C] | -25...100 |
Protection | IP 65; IP 67 |
Tests / approvals
EMC |
| ||
Shock resistance |
| ||
Vibration resistance |
| ||
MTTF[years] | 277 |
Mechanical data
Weight[g] | 247.5 |
Housing | cylindrical |
Dimensions[mm] | Ø 50 / L = 113 |
Materials | stainless steel (316L/1.4404); stainless steel (301/1.4310); PC; PBT-GF20; EPDM/X |
Materials (wetted parts) | stainless steel (316L/1.4404); O-ring: FKM 80 Shore A |
Process connection | threaded connection M18 x 1,5 internal thread |
Probe diameter[mm] | 8.2 |
Installation length EL[mm] | 45 |
Displays / operating elements
Display |
|
Remarks
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A |
