سنسور فلو سوئیچ ifm SI5010
Flow monitor
سنسور فلو سوییچ مدل SI5010 جهت کنترل کردن میزان فلوی عبوری مایعات و گازها در صنایع مختلف مورد استفاده قرار می گیرد.

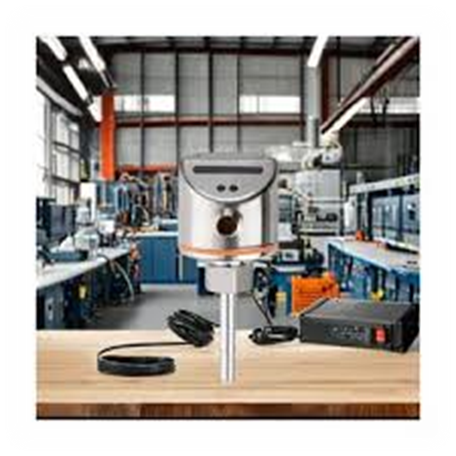

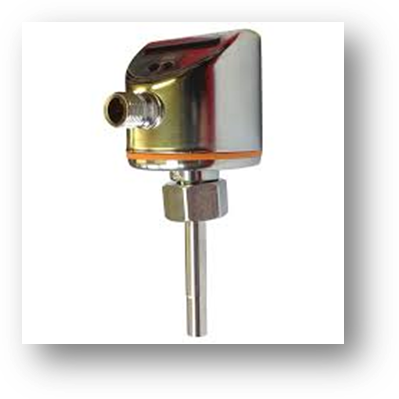

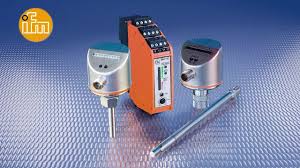

فلوسوییچ SI5010
مانیتور جریان SI5010
فلوسوییچ SI5010 از شرکت IFM آلمان یکی از تجهیزات پیشرفته در حوزه مانیتورینگ جریان سیالات است که برای استفاده در صنایع مختلف طراحی شده است. فلوسوییچ SI5010 یک حسگر هوشمند برای اندازه گیری و نظارت بر جریان سیالات نظیر آب، روغن و هوا است. این تجهیز به صورت خاص برای سیستم های اتوماسیون صنعتی طراحی شده است. SI5010 به دلیل دقت، دوام بالا و قابلیت تنظیم، در صنایع مختلف از جمله نفت و گاز، شیمیایی، غذایی و دارویی مورد استفاده قرار می گیرد. در ادامه به ویژگی ها، عملکرد و نحوه نصب و استفاده از این فلوسوئیچ پرداخته می شود.
ویژگی های اصلی فلوسوییچ SI5010:
1. طراحی مقاوم:
- بدنه سنسور از مواد مقاوم به خوردگی ساخته شده است و برای استفاده در شرایط سخت صنعتی مناسب است.
- دارای استاندارد حفاظت IP67 که آن را در برابر گرد و غبار و آب مقاوم می کند.
2. قابلیت اندازه گیری دقیق:
- امکان تشخیص جریان سیالات در محدوده های مختلف (مایعات و گازها)
- حساسیت بالا با قابلیت تنظیم نقطه سوئچینگ
3. خروجی سیگنال دیجیتال:
- پشتیبانی از خروجی PNP یا NPN برای اتصال به سیستم های کنترلی
4. نمایشگر LED :
- نمایش وضعیت جریان و هشدارها از طریق چراغ های LED چند رنگ
5. محدوده دمایی گسترده:
- مناسب برای سیالاتی با دمای 25- تا 80+ درجه سانتی گراد
ویژگی های فنی فلوسوییچ SI5010:
- نوع حسگر: بر پایه فناوری سنجش حرارتی
- محدوده دمای کاری: ℃ 80...25-
- محدوده فشار کاری: تا100 بار
- اتصال الکتریکی: کانکتور نوع M12
- خروجی: خروجی سوئیچ PNP
- محدوده جریان: تنظیم پذیر برای کاربردهای مختلف
کاربردهای فلوسوئیچ SI5010 :
- سیستم های خنک کننده: کنترل جریان آب یا روغن در سیستم های خنک کاری موتورهای صنعتی و مبدل های حرارتی
- صنایع غذایی و دارویی: نظارت بر جریان سیالات بهداشتی و خوراکی
- صنایع شیمیایی: کنترل جریان مواد شیمیایی در فرآیندهای تولید
- سیستم های هوای فشرده: نظارت بر جریان هوا در کمپرسورها و خطوط هوای فشرده
- سیستم های گرمایشی و تهویه: تنظیم جریان سیالات در سیستم های HVAC
عملکرد فلوسوئیچ SI5010:
فلوسوئیچ SI5010 از تکنولوژی ترمال دیفرانسیل (Thermal Differential) استفاده می کند. در این فناوری، دو سنسور دمایی در داخل سنسور فلو وجود دارند که یکی به صورت فعال و دیگری به صورت غیرفعال عمل می کند. تغییرات دما در اثر جریان سیال اندازه گیری می شود و به این ترتیب سرعت و حجم جریان تخمین زده می شود.
این فلوسوئیچ معمولاً برای موارد زیر استفاده می شود:
- حفاظت از پمپ ها و موتورها در برابر کمبود جریان
- کنترل سیستم های خنک کننده و روانکاری.
- نظارت بر جریان گازها در خطوط لوله.
نصب و راه اندازی فلوسوئیچ SI5010:
- انتخاب مکان نصب:
- فلوسوئیچ باید در قسمتی از لوله نصب شود که جریان سیال پایدار باشد.
- از نصب در نزدیکی نقاط با آشفتگی جریان ( زانویی ها و اتصالات) خودداری کنید.
اتصال مکانیکی:
- از آداپتور مناسب برای اتصال به لوله استفاده کنید.
- به نوع رزوه و جهت جریان که روی فلوسوئیچ SI5010 مشخص شده است توجه کنید.
اتصالات الکتریکی:
- کابل های فلوسوئیچ را مطابق با دیاگرام ارائه شده در دفترچه راهنما متصل کنید.
- از ولتاژ تغذیه مناسب ( معمولا 24 ولت DC استفاده کنید).
تنظیم فلوسوئیچ SI5010:
- نقطه سوئیچینگ را با استفاده از پیچ تنظیم یا پارامترهای نرم افزاری تنظیم کنید.
- وضعیت LED ها را بررسی کنید تا از عملکرد صحیح اطمینان حاصل شود.
نکات نگهداری و تعمیر فلوسوئیچ SI5010:
- به طور دوره ای فلوسوئیچ را تمیز کنید تا از انسداد سنسورها جلوگیری شود.
- از وارد شدن شوک مکانیکی یا حرارتی به سنسور فلوسوئیچ اجتناب کنید.
- در صورت مشاهده هر گونه خطا، از دستورالعمل های عیب یابی در دفترچه راهنما استفاده کنید.
جمع بندی:
فلوسوئیچ SI5010 با طراحی مقاوم، دقت بالا و قابلیت های متنوع یکی از بهترین گزینه ها برای نظارت بر جریان سیالات در صنایع مختلف است. این فلوسوئیچ نه تنها کارایی بالایی دارد، بلکه نصب و راه اندازی آسان آن نیز باعث صرفه جویی در زمان و هزینه می شود.
برای اطلاعات بیشتر در مورد این سنسور جریان از کمپانی IFM کارشناسان شرکت مهندسی جنوب در کنار شما هستند. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
.
با کلیک روی لینک زیر دیتاشیت سنسور فلو سوئیچ ifm SI5010 را دانلود نمایید:
Product characteristics
Number of inputs and outputs | Number of digital outputs: 1 |
Process connection | threaded connection M18 x 1,5 internal thread |
Application
Media | Liquids; Gases | ||
Medium temperature[°C] | -25...80 | ||
Pressure rating |
| ||
MAWP (for applications according to CRN)[bar] | 208 |
Liquids | |
Medium temperature[°C] | -25...80 |
Gases | |
Medium temperature[°C] | -25...80 |
Electrical data
Operating voltage[V] | 18...36 DC |
Current consumption[mA] | < 60 |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | 10 |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 1 |
Outputs
Total number of outputs | 1 |
Output signal | switching signal; IO-Link; (configurable) |
Electrical design | PNP |
Number of digital outputs | 1 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 250 |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
Measuring/setting range
Probe length L[mm] | 45 |
Liquids | |
Setting range[cm/s] | 3...300 |
Greatest sensitivity[cm/s] | 3...100 |
Gases | |
Setting range[cm/s] | 200...3000 |
Greatest sensitivity[cm/s] | 200...800 |
Accuracy / deviations
Repeatability[cm/s] | 1...5 | ||
Note on repeatability |
| ||
Temperature drift[cm/s x 1/K] | 0.1; (for water 5...100 cm/s; 10...70 °C) | ||
Temperature gradient[K/min] | 300 | ||
Switch point accuracy[cm/s] | ± 2...± 10; (for water 5...100 cm/s; 25 °C; Factory setting) | ||
Hysteresis[cm/s] | 2...5; (for water 5...100 cm/s; 25 °C; Factory setting) |
Response times
Liquids | |
Response time[s] | 1...10 |
Gases | |
Response time[s] | 1...10 |
Operating conditions
Ambient temperature[°C] | -25...80 |
Storage temperature[°C] | -25...100 |
Protection | IP 65; IP 67 |
Electrical connection
Connection | Connector: 1 x M12; |
