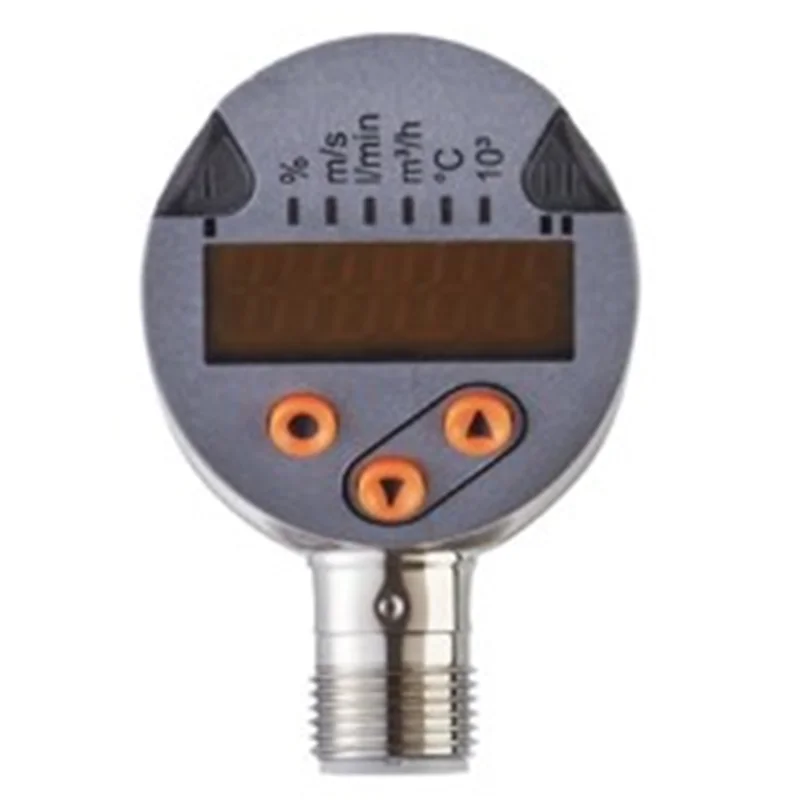

سنسور جریان مدل SA5000 برند IFM
SAD10XDBFRKG/US-100
سنسور کنترل جریان SA5000 محصول کمپانی IFM که از نوع Thermal Flow Senor می باشد، برای اندازه گیری و مانیتورینگ دقیق جریان مایعات و گازها در سیستم های صنعتی طراحی شده است.
ویژگی های اصلی Flow sensor مدل SA5000 :
- محدوده اندازه گیری جریان: مایعات: 0.04...6 cm/s / گازها: 0...200 cm/s
- فشار کاری تا 100 بار
- طراحی مقاوم: بدنه سنسور از استنلس استیل (316L/1.4404) ساخته شده است.
- دارای استاندارد حفاظت IP67 وIP65
- قابلیت اندازه گیری همزمان جریان و دما با خروجی جداگانه
- خروجی ها: دیجیتال PNP/NPN، آنالوگ 4-20 mA، فرکانسی، IO-Link
- نمایشگر LED دو رنگ
- محدوده دمایی گسترده: مناسب برای سیالاتی با دمای -20 تا +90 درجه سانتی گراد
- دقت اندازه گیری دما: 0.3+-
کاربردهای فلوسوئیچ SA5000:
1. صنایع غذایی و نوشیدنی: کنترل جریان مایعات و اندازه گیری دمای سیالات فرآیندی جهت کنترل کیفیت
2. صنایع دارویی: پایش دقیق جریان و کنترل مواد فعال و محلول ها در خطوط تولید استریل
3. صنایع شیمیایی: نظارت بر جریان سیالات خورنده و کاربرد در سیستم های خنک کاری
4. صنایع استیل:
- سیستم های خنک کاری کوره ها و ماشین آلات در کنترل جریان آب خنک کننده برای تجهیزات و هشدار سریع در صورت کاهش جریان در جهت جلوگیری از خرابی قطعات حساس
- پایش جریان روغن در سیستم های هیدرولیک
- کنترل جریان هوا در سیستم های پنوماتیکی
5. صنایع خودروسازی و ماشین سازی: مانیتورینگ مایعات خنک کننده و روان ساز در خط تولید
برای اطلاعات بیشتردر مورد سنسورجریان SA5000 از کمپانی IFM کارشناسان شرکت خدمات مهندسی جنوب در کنار شما خواهند بود. لازم به ذکر است، شرکت مهندسی جنوب از سال 1363 به عنوان تأمین کننده محصولات این کمپانی می باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان ما تماس بگیرید.
با کلیک روی لینک زیر دیتاشیت سنسور فلو سوئیچ ifm SA5000 را دانلود نمایید:
Product characteristics
Number of inputs and outputs | Number of digital outputs: 2; Number of analogue outputs: 1 |
Process connection | threaded connection M18 x 1,5 internal thread |
Application
Special feature | Gold-plated contacts | ||
Media | water; glycol solutions; air; oils | ||
Note on media |
| ||
Medium temperature[°C] | -20...90 | ||
Pressure rating |
| ||
MAWP for applications according to CRN[bar] | 100 |
Electrical data
Operating voltage[V] | 18...30 DC |
Current consumption[mA] | < 100 |
Protection class | III |
Reverse polarity protection | yes |
Power-on delay time[s] | 10 |
Measuring principle | calorimetric |
Inputs / outputs
Number of inputs and outputs | Number of digital outputs: 2; Number of analogue outputs: 1 |
Outputs
Total number of outputs | 2 |
Output signal | switching signal; analogue signal; frequency signal; IO-Link; (configurable) |
Electrical design | PNP/NPN |
Number of digital outputs | 2 |
Output function | normally open / normally closed; (parameterisable) |
Max. voltage drop switching output DC[V] | 2.5 |
Permanent current rating of switching output DC[mA] | 250 |
Number of analogue outputs | 1 |
Analogue current output[mA] | 4...20; (scalable) |
Max. load[Ω] | 350 |
Short-circuit protection | yes |
Type of short-circuit protection | pulsed |
Overload protection | yes |
Frequency of the output[Hz] | 0...1000 |
Measuring/setting range
Probe length L[mm] | 45 |
Operating mode | relative; absolutely liquid; absolutely gaseous; (absolute: reference measurement recommended; Factory setting: relative) |
Temperature monitoring | |
Measuring range[°C] | -20...90 |
Resolution[°C] | 0.2 |
Liquid media - absolute operating mode | |
Setting range[m/s] | 0.04...3 |
Greatest sensitivity[m/s] | 0.04...3 |
Liquid media - relative operating mode | |
Setting range[m/s] | 0.04...6 |
Greatest sensitivity[m/s] | 0.04...3 |
Gases - operating mode "absolute" | |
Setting range[m/s] | 0...100 |
Greatest sensitivity[m/s] | 30...100 |
Gases - operating mode "relative" | |
Setting range[m/s] | 0...200 |
Greatest sensitivity[m/s] | 30...100 |
Accuracy / deviations
Temperature drift[cm/s x 1/K] | 0,003 m/s x 1/K (< 20 °C; > 70 °C) |
Temperature gradient[K/min] | 100 |
Absolute operating mode | |
Repeatability | 0,05 m/s; (water; flow velocity: 0,05...3 m/s) |
Relative operating mode | |
Accuracy | ± (7 % MW + 2 % MEW); (for relative mode in the range of maximum sensitivity under the following conditions:; water: 20...70 °C; inlet length: 1.5 m; DN25 (DIN 2448); mounting position according to instructions; Accuracy can differ for other media and mounting positions.) |
Repeatability | 0,05 m/s; (water; flow velocity: 0,05...3 m/s) |
Temperature monitoring | |
Temperature drift | ± 0,005 K/°C |
Accuracy[K] | ± 0,3 / ± 1; (water; flow velocity: 0,3...3 m/s / air; flow velocity: > 10 m/s) |
Response times
Response time[s] | 0.5; (T09; water; glycol: 0,8 s; air: 7 s; oil: 1,8 s; each T09) |
Temperature monitoring | |
Dynamic response T05 / T09[s] | 1,5 (T09); (water; flow velocity: 0,3...3 m/s) |
Software / programming
Parameter setting options | hysteresis / window; normally open / normally closed; switching logic; current/frequency output; medium selection; Damping; Teach function; display can be rotated and switched off; standard unit of measurement; process value colour |
Interfaces
Communication interface | IO-Link | ||||||||
Transmission type | COM2 (38,4 kBaud) | ||||||||
IO-Link revision | 1.1 | ||||||||
SDCI standard | IEC 61131-9 | ||||||||
Profiles | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||||
SIO mode | yes | ||||||||
Required master port type | A | ||||||||
Process data analogue | 2 | ||||||||
Process data binary | 2 | ||||||||
Min. process cycle time[ms] | 3 | ||||||||
Supported DeviceIDs |
|
Operating conditions
Ambient temperature[°C] | -40...80 |
Storage temperature[°C] | -40...100 |
Protection | IP 65; IP 67 |
Tests / approvals
EMC |
| ||||
Shock resistance |
| ||||
Vibration resistance |
| ||||
MTTF[years] | 132 | ||||
UL approval |
|
Mechanical data
Weight[g] | 257 |
Housing | cylindrical |
Dimensions[mm] | Ø 34 / L = 142 |
Materials | stainless steel (316L/1.4404); stainless steel (301/1.4310); PBT-GF20; PBT-GF30 |
Materials (wetted parts) | stainless steel (316L/1.4404); Gasket: FKM |
Process connection | threaded connection M18 x 1,5 internal thread |
Probe diameter[mm] | 8 |
Installation length EL[mm] | 45 |
Displays / operating elements
Display |
|
Remarks
Remarks |
| ||
Pack quantity | 1 pcs. |
Electrical connection
Connection | Connector: 1 x M12; coding: A; Contacts: gold-plated |
