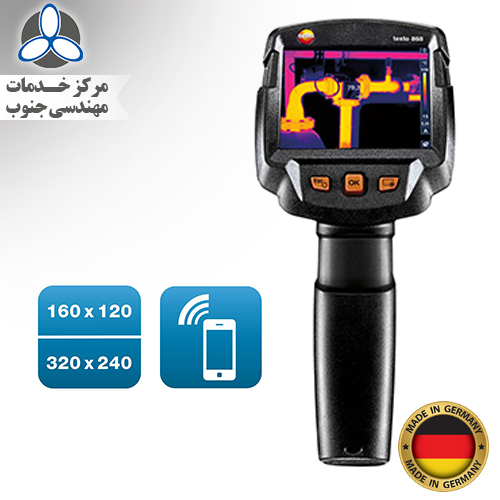

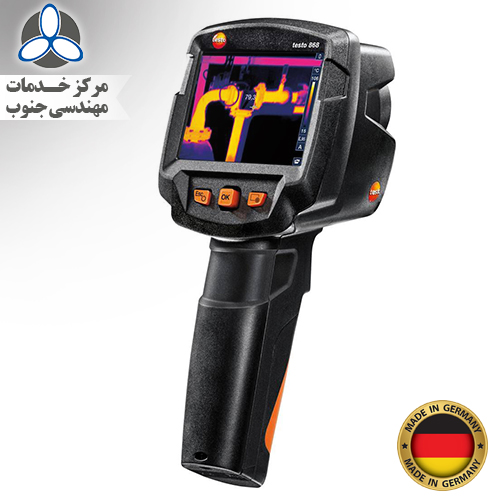

دوربین مادون قرمز (ترموگرافی) تستو 868 | از منفی 30 تا 650 درجه سانتی گراد
با دوربین حرارتی testo 868 و فناوری تصویربرداری حرفهای این دستگاه، تصویری حرارتی ایجاد می کنیم که کارها را سریعتر و آسانتر میکند و با استفاده از عملکرد مفید آن می توانید تصاویر مادون قرمز بدون خطا و قابل مقایسه ایجاد کنید.
با وجود آلارم IFOV، testo ɛ-Assist و *testo ScaleAssist می توان از خطاهای اندازه گیری جلوگیری کرد و بدون نیاز به تنظیمات پیچیده، به مقادیر بهینه انتشار (ɛ) و دمای بازتابی (RTC) برای ترموگرافی ساختمان دست یافت.
*ScaleAssist این امکان به کاربر کمک میکند تا تغییرات دما را فقط در بازه تعیین شده مشاهده کند.
دوربین حرارتی testo 868 – هوشمند و تحت شبکه

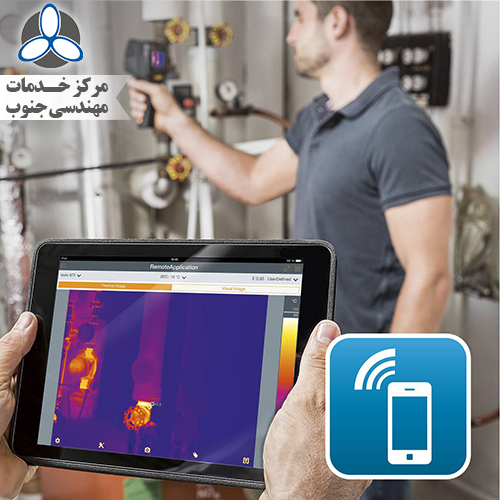

دوربین حرارتی testo 868 ارتباط بی سیم با دستگاه های پرتابل همراه شما را از طریق WLAN تضمین می کند. با اپلیکیشن ترموگرافی تستو (iOS و اندروید) میتوانید گزارشها را مستقیماً در سایت نوشته، به صورت آنلاین ذخیره و ارسال کنید و همچنین میتوانید از تلفن هوشمند یا تبلت خود به عنوان نمایشگر دوم یا برای کنترل از راه دور استفاده کنید.
زمینه های کاربرد دوربین ترموگراف testo 868:
👈شناسایی نشتی ها، اتصالات بیش از حد گرم شده، تشخیص پل های حرارتی و شناسایی نقص های ساختاری👉

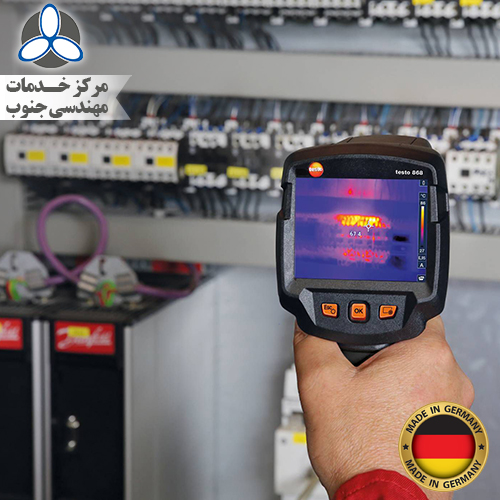

دوربین حرارتی testo 868 برای کاربردهای روزانه در تعمیرات و نگهداری و نصب و راه اندازی در صنعت توسعه یافته است که بسیار سریع و مطمئن شما را در تشخیص نقص و انجام پروسه تعمیرات و نگهداری یاری می کند.
نکات فنی دوربین حرارتی testo 868:
- کیفیت تصویر بسیار خوب به دلیل وضوح بالا: 19200 نقطه اندازه گیری دما برای ترموگرافی دقیق. وضوح مادون قرمز 160 * 120 پیکسل –قابل افزایش تا 320 * 240 پیکسل با فناوری SuperResolution
- مشاهده اختلاف دمای 0.08 درجه سانتیگراد
- بازه اندازه گیری دما در 2 حالت، حالت اول از منفی 30 تا 100 و حالت دوم از 0 تا 650 درجه سانتی گراد.
- اپلیکیشن ترموگرافی تستو به شما امکان میدهد گزارشها را در سایت بنویسید، آنها را به صورت آنلاین ذخیره کنید و از طریق ایمیل ارسال کنید، و همچنین به شما اجازه میدهد از دستگاه های همراه خود به عنوان نمایشگر دوم یا برای کنترل از راه دور استفاده کنید.
- ایجاد تصویر واقعی به موازات تصویر حرارتی به وسیله دوربین دیجیتال داخلی.
- قابلیت تشخیص خودکار نقطه سرد و گرم بلافاصله شرایط بحرانی دما را به شما نشان می دهد.
- Testo ScaleAssist به طور خودکار تنظیمات بهینه تصویر حرارتی را تضمین می کند. (به بخش مطالب در صفحه تستو 883 مراجعه فرمایید).
- هشدار IFOV به این معنی است که نسبت فاصله از جسم اندازه گیری به ابعاد نقطه اندازه گیری تعیین می شود و نقطه مورد نظر روی تصویر حرارتی نشان داده می شود. بنابراین از خطاهای اندازه گیری جلوگیری می کند زیرا دوربین دقیقاً آنچه را می توانید اندازه گیری کنید به شما نشان می دهد.
- نرم افزار حرفه ای برای ارزیابی تصاویر بر روی کامپیوتر.
- ذخیره تصاویر حرارتی به صورت JPEG.
محدوده تحویل:
دوربین حرارتی testo 868 همراه با ماژول رادیویی برای WLAN، کابل USB، واحد اصلی، باتری قابل شارژ لیتیوم یون، نرم افزار حرفه ای IRSoft (دانلود رایگان)، تعداد 3 عدد testo ε-Markers، دستورالعمل راه اندازی، دستورالعمل های کوتاه، پروتکل کالیبراسیون و کیف حمل و نگهداری تقدیم حضور شما عزیزان می گردد.
ساخت کشور آلمان
دارای یکسال گارانتی و ده سال خدمات پس از فروش
Technical Data
Standards and warranty
EU-/EG-guidelines | EMC: 2014/30/EU; RED: 2014/53/EU |
Infrared image output
Infrared resolution | 160 x 120 pixels |
Thermal sensitivity | <0.08 °C (80 mK) |
Field of view | 31° x 23° |
Minimum focus distance | <0.5 m |
Geometric resolution (IFOV) | 3.4 mrad |
SuperResolution (Pixel) | 320 x 240 pixels |
SuperResolution (IFOV) | 2.1 mrad |
Image refresh rate | 9 Hz |
Focus | Fixed focus |
Spectral range | 7.5 to 14 µm |
Image output visual
Image size | 5 MP |
Minimum focus distance | min. 0.5 m |
Image presentation
Display type | 8.9 cm (3.5") TFT, QVGA (320 x 240 pixels) |
Display option | IR image / real image |
Colours | 4 (iron, rainbow, cold-hot, grey) |
Measurement
Measuring range | -30 to +100° C; 0 to +650° C |
Accuracy | ±2 °C, ±2 % of mv |
Emissivity | 0.01 to 1 |
Reflected temperature | manual |
testo ε-Assist | Included |
Measuring function
Analysis function | Mean point measurement, hot/cold-spot recognition, Delta T |
IFOV warner | Included |
testo ScaleAssist | Included |
Imager equipment
Full screen mode | Included |
JPEG storage | Included |
Video streaming | via wireless LAN with testo Thermography App |
Standard lens | 31° x 23° |
Digital camera | Included |
Interface | USB 2.0 Micro B |
WLAN Connectivity | Communication with the testo Thermography App wireless module WLAN (EU, EFTA, USA, AUS, CDN, TR) |
Imager storage
File format image | .bmt; export option in .bmp; .png; .csv; .xls; .jpg |
Storage device | Internal Memory (2.8 GB) |
Power supply
Battery type | Fast-charging, Li-ion battery can be changed on-site |
Operating time | 4.0 h |
Mains operation | yes |
Ambient Condition
Air humidity | 20 to 80 %RH non-condensing |
Housing protection class | IP54 |
Vibration | 2G |
Storage temperature | -30 to +60 °C |
Operating temperature | -15 to +50 °C |
Physical specification
Product-/housing material | PC - ABS |
Weight | 510 g |
Dimensions | 219 x 96 x 95 mm |
PC software
System requirements | Windows® 10; Windows® 8.1 |
General technical data
Product colour | Black |
Display ligthing | bright / normal / dark |
جهت مطالعه دیتا شیت دوربین ترموویژن تستو 868 روی لینک زیر کلیک نمایید.
testo-868-Datasheet-1981-4034.pdf
برای آموزش کار با نرم افزار دوربین های ترموویژن های برند تستو روی لینک زیر کلیک کنید
راهنمای کار با نرم افزار ترموویژن های تستو.pdf
برای مشاهده کاتالوک دوربین ترموگرافی تستو 868 روی لینک زیر کلیک کنید
کاربرد ترموگرافی در صنعت ساختمان
مقدمه
در صنعت ساختمان، استفاده از تکنولوژیهای پیشرفته بسیار مهم است. یکی از این تکنولوژیها، ترموگرافی است که در بسیاری از مراحل ساختمانسازی از جمله طراحی، ساخت و نگهداری مورد استفاده قرار میگیرد. ترموگرافی به عنوان روشی برای اندازهگیری دقیق دما و انتقال حرارت در ساختمانها، نقش بسیار مهمی را ایفا میکند. در این مقاله، به بررسی کاربرد ترموگرافی در صنعت ساختمان خواهیم پرداخت.
الف) تعریف ترموگرافی
در این قسمت به تعریف ترموگرافی و توضیح نحوه عملکرد آن خواهیم پرداخت. ترموگرافی به عملیات اندازهگیری و ثبت تصاویر حرارتی از ساختمانها میپردازد. این تکنولوژی با استفاده از دستگاههای حرارتسنجی و دوربینهای حرارتی، توانایی نمایش نقاط گرم و سرد در ساختمان را دارا میباشد.
ب) کاربرد ترموگرافی در طراحی ساختمان
در این بخش، به بررسی کاربردهای ترموگرافی در طراحی ساختمان خواهیم پرداخت. ترموگرافی در طراحی ساختمان به عنوان یک ابزار تحلیلی مورد استفاده قرار میگیرد. با استفاده از تصاویر حرارتی، میتوان نقاط گرم و سرد ساختمان را شناسایی کرده و اقدام به رفع ایراد نمود.
با استفاده از تصاویر حرارتی، میتوان نقاط گرم و سرد ساختمان را شناسایی کرده و اقدامات لازم برای بهینهسازی سیستمهای حرارتی و سرمایشی را انجام داد. با تحلیل تصاویر حرارتی، میتوان نقاط نفوذ حرارت و ترکها در ساختمان را کشف کرده و درمانهای لازم را اعمال کرد. این امر به بهبود کیفیت ساختمان و کاهش هزینههای انرژی کمک میکند.
ج) کاربرد ترموگرافی در ساخت و ساز
در مرحله ساخت و ساز، ترموگرافی نقش مهمی در کنترل کیفیت و نظارت بر فرآیندهای حرارتی دارد. با استفاده از ترموگرافی، میتوان به صورت دقیق دما و توزیع حرارت در طول ساختمان را نظارت کرد و از وقوع مشکلاتی مانند ترکها و نشتهای حرارتی جلوگیری کرد. این کار، باعث کاهش خطرات احتمالی و افزایش کیفیت ساختمان میشود.
د) کاربرد ترموگرافی در نگهداری و تعمیرات
ترموگرافی در فرآیند نگهداری و تعمیرات ساختمان نیز از اهمیت بالایی برخوردار است. با استفاده از این تکنولوژی، میتوان محلهایی که نیاز به تعمیر دارند را شناسایی کرده و اقدام به تعمیرات لازم نمود. علاوه بر این، با استفاده از تصاویر حرارتی میتوان نقاط نفوذ حرارت و خطرات احتمالی را شناسایی کرده و تدابیر لازم را برای جلوگیری از وقوع مشکلات اتخاذ کرد.
تیجهگیری
در این مقاله، به بررسی کاربرد ترموگرافی در صنعت ساختمان پرداختیم. ترموگرافی به عنوان یک تکنولوژی پیشرفته در ساختمانسازی، نقش مهمی در اندازهگیری دقیق دما و انتقال حرارت دارد.
فیلم استفاده از دوربین ترموگرافی در صنعت ساختمان:
